Trong hệ thống điện mặt trời, việc bố trí và kết nối các thiết bị điện đóng một vai trò vô cùng quan trọng giúp đảm bảo hệ thống vận hành ổn định và an toàn. Mỗi thành phần như tủ điện DC, tủ điện AC, thiết bị bảo vệ hay inverter đều cần được lắp đặt và liên kết đúng nguyên tắc kỹ thuật. Nếu đấu nối sai, hệ thống có thể gặp sự cố như quá tải, ngắn mạch hoặc giảm hiệu suất khai thác điện. Vì vậy, việc hiểu rõ sơ đồ đấu nối tủ điện năng lượng mặt trời an toàn, đúng kỹ thuật là bước cần thiết khi thiết kế, lắp đặt và vận hành hệ thống điện mặt trời.

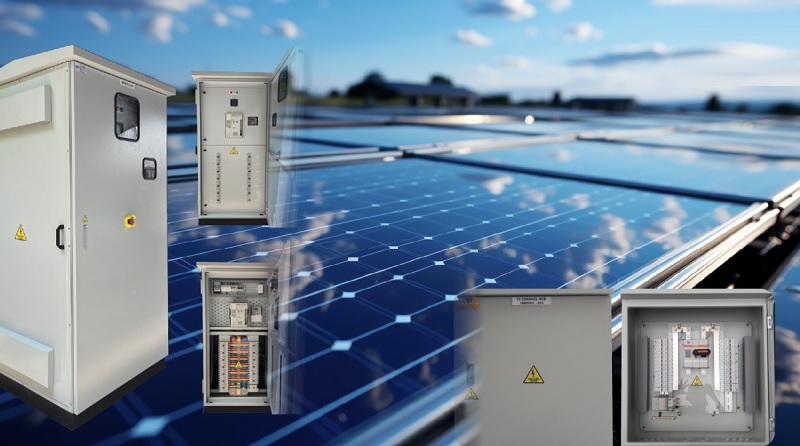

1. Một số loại tủ điện năng lượng mặt trời phổ biến
Trong hệ thống điện mặt trời, tủ điện được bố trí ở nhiều vị trí khác nhau để bảo vệ thiết bị, phân phối điện và kiểm soát hoạt động của toàn hệ thống. Tùy theo chức năng và vị trí lắp đặt, tủ điện năng lượng mặt trời thường được chia thành các loại sau:
- Tủ điện DC (DC Combiner Box): Tủ điện DC được lắp đặt giữa các chuỗi tấm pin mặt trời và inverter. Nhiệm vụ chính của tủ là tập hợp dòng điện một chiều từ nhiều chuỗi pin và bảo vệ hệ thống trước các sự cố như quá dòng hoặc sét lan truyền. Trong tủ thường có CB DC, cầu chì DC và thiết bị chống sét lan truyền SPD DC.
- Tủ điện AC: Tủ điện AC được đặt phía sau inverter và kết nối với tải tiêu thụ hoặc lưới điện quốc gia. Tủ có chức năng bảo vệ dòng điện xoay chiều sau khi được chuyển đổi từ inverter. Các thiết bị thường gặp gồm CB AC, MCCB và SPD AC.
- Tủ điện năng lượng mặt trời Hybrid: Đây là loại tủ điện được dùng trong hệ thống điện mặt trời hybrid. Ngoài các thiết bị bảo vệ cơ bản, tủ còn kết hợp với pin lưu trữ và bộ sạc để quản lý nhiều nguồn điện khác nhau. Hệ thống có thể ưu tiên sử dụng điện mặt trời, sau đó đến pin lưu trữ và cuối cùng là điện lưới.

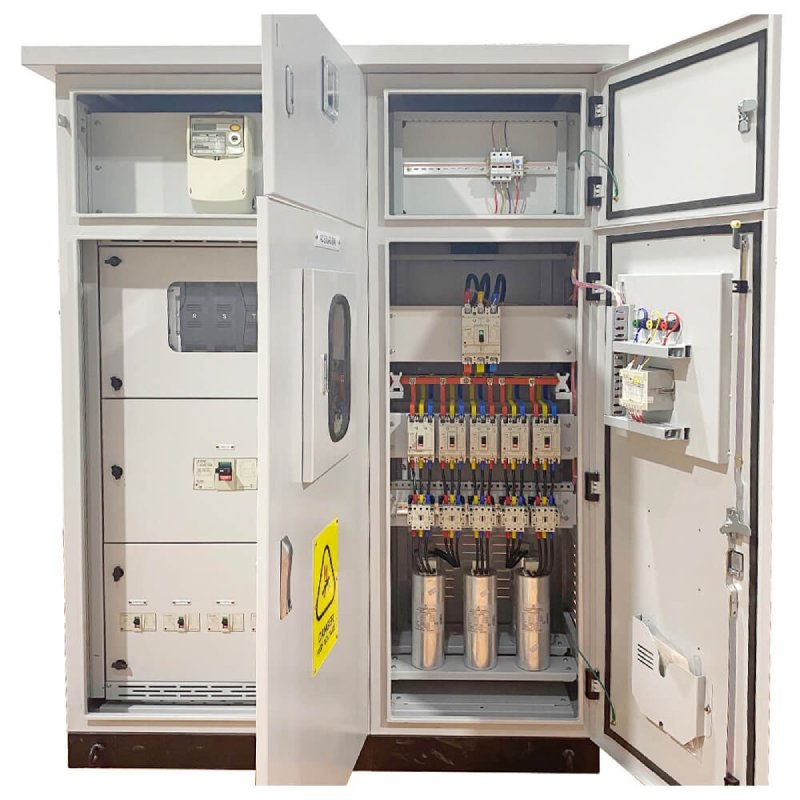

2. Cấu tạo cơ bản của tủ điện năng lượng mặt trời
Để hiểu rõ sơ đồ đấu nối tủ điện năng lượng mặt trời an toàn, đúng kỹ thuật, trước hết cần nắm được cấu tạo của tủ điện. Bên trong tủ điện có nhiều thiết bị với chức năng khác nhau như bảo vệ quá dòng, chống sét, đóng cắt mạch điện và giám sát thông số vận hành. Việc bố trí các thiết bị này hợp lý giúp hệ thống hoạt động ổn định và thuận tiện khi kiểm tra, bảo trì.
CB DC và CB AC (aptomat)
CB DC và CB AC là hai thiết bị bảo vệ cơ bản trong tủ điện năng lượng mặt trời. CB DC được lắp ở đầu ra của chuỗi tấm pin mặt trời trước khi điện đi vào inverter. Thiết bị này có nhiệm vụ ngắt mạch khi dòng điện một chiều vượt quá ngưỡng cho phép hoặc xảy ra ngắn mạch, từ đó bảo vệ các tấm pin và đường dây DC. CB AC được lắp phía sau inverter, trước khi kết nối với tải tiêu thụ hoặc lưới điện. Khi xảy ra sự cố quá dòng hoặc chập mạch ở phía AC, CB AC sẽ tự động ngắt mạch để tránh hư hỏng thiết bị và đảm bảo an toàn cho hệ thống điện.
MCCB – Aptomat tổng
MCCB (Molded Case Circuit Breaker) là loại aptomat có khả năng chịu dòng điện lớn và thường được lắp ở đầu vào hoặc đầu ra tổng của tủ điện. Thiết bị này giúp bảo vệ toàn bộ hệ thống điện mặt trời trước các sự cố như quá tải hoặc quá dòng. MCCB cũng cho phép ngắt kết nối hệ thống với nguồn điện khi cần bảo trì hoặc sửa chữa. Nhờ khả năng chịu tải cao và hoạt động ổn định, MCCB đóng vai trò quan trọng trong việc đảm bảo an toàn cho hệ thống điện mặt trời, đặc biệt ở các công trình có công suất lớn.
SPD – Thiết bị giữ chức năng chống sét lan truyền
SPD (Surge Protection Device) là thiết bị dùng để bảo vệ hệ thống điện trước các xung điện áp đột biến do sét đánh hoặc dao động điện áp từ lưới điện. Khi xuất hiện xung điện áp cao, SPD sẽ dẫn dòng xung xuống hệ thống tiếp địa để giảm thiểu nguy cơ hư hỏng thiết bị. Trong hệ thống điện mặt trời, SPD DC thường được lắp ở đầu ra của tấm pin trước khi vào inverter để bảo vệ dàn pin khỏi sét lan truyền. SPD AC được lắp ở phía sau inverter hoặc trong tủ điện AC nhằm bảo vệ các thiết bị điện khỏi xung điện áp từ lưới điện quốc gia.
Contactor và Rơ-le
Contactor và rơ-le là các thiết bị đóng ngắt mạch điện theo tín hiệu điều khiển. Rơ-le thường được sử dụng trong mạch điều khiển và tín hiệu, giúp hệ thống tự động đóng hoặc ngắt mạch khi đáp ứng các điều kiện cài đặt. Contactor là thiết bị đóng cắt dòng điện tải lớn, hoạt động dựa trên nguyên lý điện từ trường. Trong hệ thống điện mặt trời, contactor có thể được dùng để điều khiển nguồn điện hoặc chuyển đổi giữa các nguồn khác nhau. Đối với hệ thống hybrid, contactor giúp chuyển đổi giữa điện mặt trời, pin lưu trữ và điện lưới một cách tự động.
Đồng hồ dùng để đo điện áp và dòng điện
Đồng hồ đo điện áp và dòng điện được lắp trong tủ điện nhằm giám sát tình trạng vận hành của hệ thống điện mặt trời. Thiết bị này hiển thị các thông số quan trọng như điện áp DC từ tấm pin, điện áp AC sau inverter và dòng điện chạy qua tải hoặc hòa lưới. Một số đồng hồ kỹ thuật số còn hiển thị thêm công suất, tần số và hệ số công suất. Nhờ các thông số này, kỹ thuật viên và người vận hành có thể theo dõi hiệu suất hoạt động của hệ thống điện và giúp phát hiện sớm các dấu hiệu bất thường.
Thanh cái, cầu đấu và dây dẫn đạt chuẩn IEC
Thanh cái, cầu đấu và dây dẫn là các thành phần giúp kết nối và phân phối điện giữa các thiết bị trong tủ điện. Thanh cái có nhiệm vụ dẫn và phân phối điện đến các thiết bị khác nhau trong tủ. Cầu đấu (terminal block) giúp cố định và kết nối dây dẫn một cách gọn gàng, an toàn và dễ kiểm tra. Dây dẫn được sử dụng trong hệ thống cần đạt tiêu chuẩn IEC, đảm bảo đúng tiết diện và khả năng chịu tải. Việc sử dụng đúng loại cáp DC và AC không chỉ giúp giảm tổn hao điện năng mà còn đảm bảo độ bền và an toàn cho hệ thống điện mặt trời.

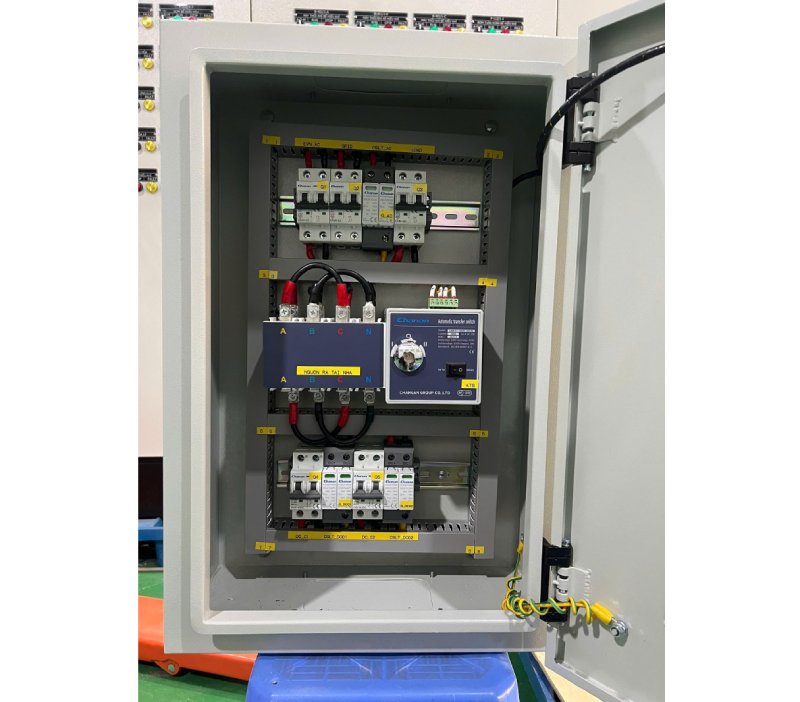

3. Sơ đồ đấu nối tủ điện năng lượng mặt trời
Sơ đồ đấu nối tủ điện năng lượng mặt trời thể hiện cách liên kết các thiết bị điện trong hệ thống để đảm bảo vận hành an toàn và ổn định. Việc đấu nối đúng kỹ thuật giúp hệ thống điện mặt trời hoạt động hiệu quả, đồng thời bảo vệ inverter, pin lưu trữ và các thiết bị điện khỏi sự cố điện.
Sơ đồ đấu nối DC
Dòng điện một chiều được tạo ra từ các tấm pin mặt trời và đưa về inverter thông qua tủ điện DC. Sơ đồ đấu nối cơ bản như sau:
Chuỗi pin → CB DC → Isolator DC → SPD DC → Inverter
CB DC là thiết bị bảo vệ quá dòng và ngắn mạch cho chuỗi pin. Khi dòng điện vượt quá giới hạn cho phép, CB DC sẽ tự động ngắt mạch để tránh gây hư hỏng hệ thống.
Isolator DC là công tắc cách ly giúp tách hoàn toàn dàn pin khỏi inverter khi cần kiểm tra hoặc bảo trì.
SPD DC có nhiệm vụ chống sét lan truyền từ phía dàn pin mặt trời, đặc biệt quan trọng vì các tấm pin thường được lắp trên mái nhà hoặc ngoài trời.
Khi đấu nối hệ thống DC cần sử dụng cáp DC chuyên dụng để đảm bảo khả năng chịu điện áp và điều kiện môi trường. Ngoài ra, cần đấu đúng cực dương và cực âm của chuỗi pin để tránh hiện tượng đảo cực gây hư hỏng inverter.
Sơ đồ đấu nối AC
Sau khi inverter chuyển đổi dòng điện DC thành AC, điện sẽ được phân phối đến tải tiêu thụ hoặc hòa vào lưới điện. Cấu trúc đấu nối cơ bản:
Inverter → CB AC → Isolator AC → SPD AC → Tải / Lưới điện
CB AC có nhiệm vụ bảo vệ hệ thống khi xảy ra quá dòng hoặc ngắn mạch ở phía tải.
Isolator AC là công tắc cách ly giúp tách inverter khỏi hệ thống điện khi cần bảo trì hoặc kiểm tra thiết bị.
SPD AC được lắp để bảo vệ inverter và các thiết bị điện khỏi xung điện áp hoặc sét lan truyền từ lưới điện.
Tùy theo nhu cầu sử dụng, hệ thống có thể được thiết kế ở dạng 1 pha hoặc 3 pha. Đối với hộ gia đình thường dùng hệ 1 pha, trong khi các nhà máy hoặc hệ thống công suất lớn thường sử dụng hệ 3 pha để đảm bảo khả năng cung cấp điện ổn định.
Sơ đồ đấu nối tủ điện năng lượng mặt trời Hybrid
Hệ thống điện mặt trời hybrid kết hợp nhiều nguồn điện khác nhau để đảm bảo cung cấp điện liên tục. Cấu trúc cơ bản của sơ đồ gồm:
Pin mặt trời → Bộ sạc MPPT → Pin lưu trữ → Inverter Hybrid
Sau khi inverter xử lý nguồn điện, điện sẽ được đưa vào tủ điện AC → Tải / Lưới điện.
Hệ thống hybrid thường được thiết kế với cơ chế ưu tiên nguồn điện. Thông thường, điện từ tấm pin mặt trời sẽ được sử dụng trước. Nếu công suất không đủ, hệ thống sẽ chuyển sang sử dụng điện từ pin lưu trữ. Khi cả hai nguồn này không đáp ứng được nhu cầu tải, điện lưới sẽ được sử dụng bổ sung. Nhờ cơ chế này, hệ thống điện mặt trời hybrid có thể tối ưu hiệu quả sử dụng năng lượng và giảm phụ thuộc vào điện lưới.
4. TVD TECH – Đơn vị thiết kế và sản xuất tủ điện năng lượng mặt trời
TVD TECH là đơn vị chuyên thiết kế và sản xuất tủ điện cho hệ thống điện công nghiệp và điện năng lượng mặt trời. Doanh nghiệp cung cấp giải pháp tủ điện được thiết kế theo nhu cầu vận hành thực tế của từng công trình, đảm bảo phù hợp với cấu hình hệ thống và điều kiện lắp đặt. Các tủ điện do TVD TECH sản xuất được bố trí thiết bị khoa học, không gian bên trong thoáng, thuận tiện cho việc kiểm tra và bảo trì trong quá trình sử dụng.
Ngoài gia công tủ điện, TVD TECH còn triển khai trọn gói các hạng mục từ khảo sát nhu cầu vận hành, thiết kế bản vẽ kỹ thuật đến lắp đặt và kiểm tra hoàn thiện. Quy trình làm việc chuyên nghiệp giúp đảm bảo tiến độ và chất lượng của công trình. Với kinh nghiệm trong lĩnh vực tủ điện và hệ thống điện, TVD TECH mang đến giải pháp phù hợp cho nhà máy, xưởng sản xuất và các hệ thống điện mặt trời cần độ an toàn và ổn định cao.
CÔNG TY CP CÔNG NGHỆ VÀ NĂNG LƯỢNG TVD
- Văn Phòng Chính: Số J3-10 An Phú Villa khu đô thị mới Dương Nội, Phường La Khê, Q. Hà Đông, Hà Nội.
- Hotline: 0966138229
- Email: tvd.technology@gmail.com
- Website: https://tvd-tech.vn/
- Fanpage: https://www.facebook.com/TVD.TECHNOLOGY
Lời kết
Việc xây dựng sơ đồ đấu nối tủ điện năng lượng mặt trời an toàn, đúng kỹ thuật giúp hệ thống điện vận hành ổn định, hạn chế rủi ro và đảm bảo khả năng bảo vệ thiết bị trong quá trình sử dụng. Khi các thiết bị như CB, MCCB, SPD, contactor hay đồng hồ đo được bố trí hợp lý trong tủ điện, việc kiểm soát và bảo trì cũng trở nên thuận tiện hơn. Để đảm bảo hệ thống được thiết kế và thi công đúng tiêu chuẩn, doanh nghiệp có thể lựa chọn đơn vị uy tín như TVD TECH – Đơn vị chuyên thiết kế, gia công và lắp đặt tủ điện theo yêu cầu thực tế của từng công trình.
