Đấu nối tủ điện công nghiệp đóng vai trò then chốt trong việc đảm bảo hệ thống điện vận hành an toàn, ổn định và đúng thiết kế kỹ thuật. Một quy trình đấu nối chuẩn không chỉ giúp hạn chế rủi ro chập cháy mà còn nâng cao hiệu suất và tuổi thọ thiết bị. Đọc bài viết của TVD TECH để nắm rõ các bước đấu nối tủ điện công nghiệp đúng tiêu chuẩn, phù hợp cho nhà máy và công trình sản xuất hiện đại.

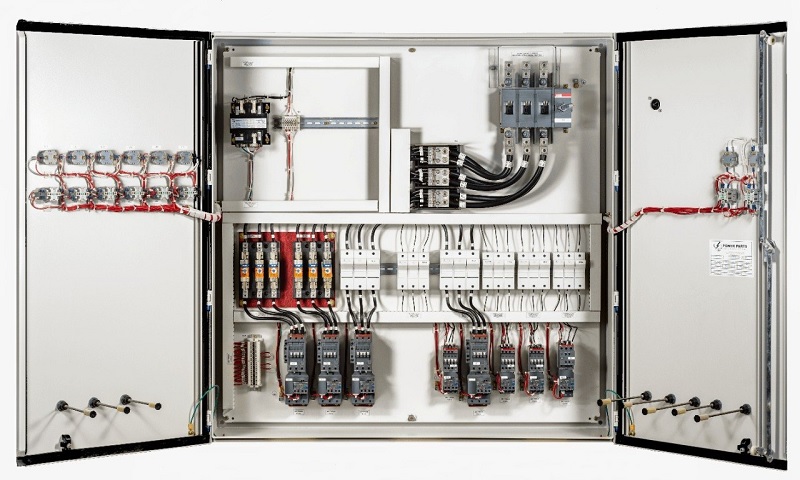

1. Đấu nối tủ điện công nghiệp là gì?
Đấu nối tủ điện công nghiệp là khái niệm dùng để chỉ hoạt động kết nối các thiết bị điện và dây dẫn bên trong tủ điện theo một hệ thống hoàn chỉnh. Mục đích của đấu nối là đảm bảo việc phân phối, điều khiển và bảo vệ nguồn điện cho các thiết bị trong công trình công nghiệp. Quá trình này được thực hiện dựa trên bản vẽ kỹ thuật và tiêu chuẩn an toàn điện. Việc đấu nối đúng giúp hệ thống vận hành ổn định, chính xác và liên tục. Đồng thời, nó góp phần giảm thiểu rủi ro sự cố và nâng cao hiệu quả sử dụng điện.

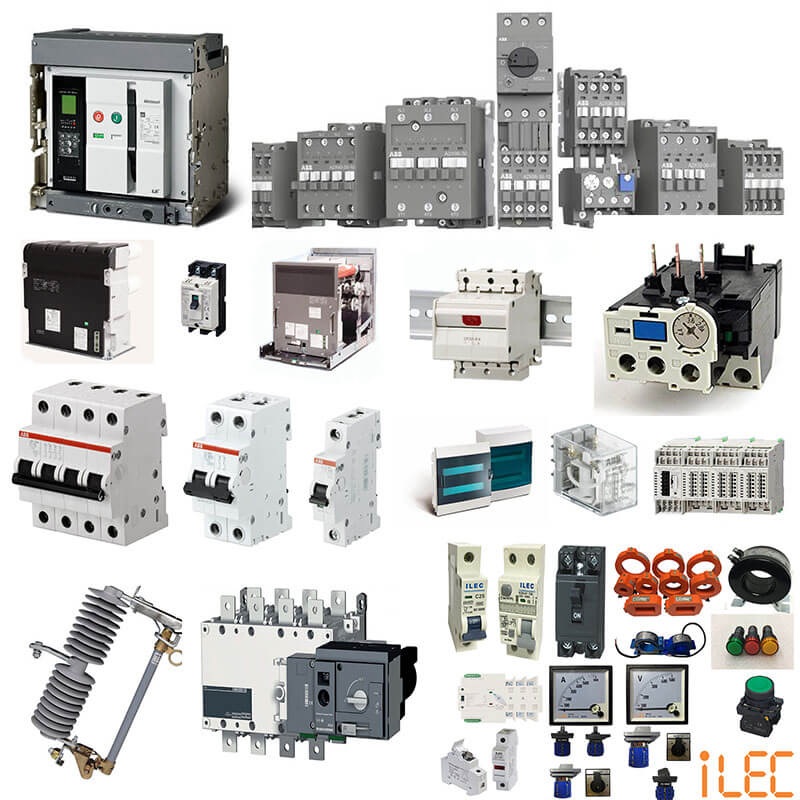

2. Các thiệt bị cần đấu nối trong tủ điện công nghiệp
Trong tủ điện công nghiệp, các thiết bị được đấu nối đóng vai trò trung tâm trong việc phân phối, điều khiển và bảo vệ hệ thống điện. Mỗi thiết bị đảm nhiệm một chức năng riêng nhưng phải hoạt động đồng bộ để đảm bảo an toàn và hiệu suất vận hành. Việc lựa chọn đúng thiết bị và đấu nối chuẩn kỹ thuật giúp hạn chế sự cố, tăng độ bền cho toàn bộ hệ thống. Dưới đây là những thiết bị cơ bản thường được đấu nối trong tủ điện công nghiệp.
- Thiết bị đóng cắt và bảo vệ: Bao gồm aptomat, cầu dao, cầu chì… có nhiệm vụ đóng ngắt nguồn điện và bảo vệ hệ thống khi xảy ra quá tải hoặc ngắn mạch. Đây là nhóm thiết bị quan trọng hàng đầu trong tủ điện.
- Thiết bị điều khiển: Contactor, relay trung gian, timer được sử dụng để điều khiển hoạt động của động cơ và thiết bị điện. Nhóm này giúp hệ thống vận hành tự động và chính xác theo yêu cầu cài đặt.
- Thiết bị đo lường và hiển thị: Ampe kế, vôn kế, đồng hồ đo công suất giúp giám sát tình trạng hoạt động của hệ thống điện. Nhờ đó, người vận hành dễ dàng theo dõi và phát hiện bất thường kịp thời.
- Thiết bị bảo vệ điều khiển: Relay nhiệt, relay bảo vệ pha có chức năng bảo vệ động cơ và mạch điều khiển khỏi các sự cố quá tải hoặc mất pha. Thiết bị này giúp tăng độ an toàn khi hệ thống hoạt động liên tục.
- Hệ thống dây dẫn và phụ kiện: Dây điện, thanh cái, cầu đấu, máng đi dây đảm bảo kết nối giữa các thiết bị trong tủ điện. Việc bố trí gọn gàng và đấu nối đúng kỹ thuật giúp tủ điện dễ bảo trì và vận hành ổn định.
3. Cách đấu nối tủ điện công nghiệp
Quy trình đấu nối tủ điện công nghiệp đóng vai trò then chốt, quyết định trực tiếp đến độ an toàn, tính ổn định và tuổi thọ của toàn bộ hệ thống điện. Việc thực hiện đúng trình tự và tuân thủ các tiêu chuẩn kỹ thuật giúp hạn chế tối đa rủi ro chập cháy, sự cố trong quá trình vận hành.
3.1. Đánh giá thông số và chọn thiết bị
Trước khi tiến hành đấu nối, việc đánh giá chính xác các thông số kỹ thuật là bước không thể bỏ qua. Kỹ thuật viên cần xác định tổng công suất, dòng điện tải và đặc điểm vận hành của hệ thống để lựa chọn aptomat, contactor, rơ-le và dây dẫn có thông số phù hợp. Các thiết bị bảo vệ như rơ-le nhiệt, chống sét cũng cần được cân nhắc kỹ lưỡng theo môi trường làm việc. Việc lựa chọn đúng thiết bị ngay từ đầu sẽ giúp tủ điện vận hành ổn định, an toàn và bền bỉ theo thời gian.
3.2. Lập sơ đồ tủ điện công nghiệp
Sau khi đã lựa chọn đầy đủ thiết bị, bước tiếp theo là lập sơ đồ bố trí và sơ đồ nguyên lý hoạt động của tủ điện. Sơ đồ bố trí giúp xác định vị trí lắp đặt cụ thể của từng thiết bị, đảm bảo sự khoa học và tối ưu không gian bên trong tủ. Trong khi đó, sơ đồ nguyên lý thể hiện mối liên kết và nguyên tắc vận hành của toàn hệ thống. Việc chuẩn bị đầy đủ và chính xác các sơ đồ này giúp quá trình đấu nối diễn ra thuận lợi và hạn chế sai sót kỹ thuật.
3.3. Gia công và lắp đặt vỏ tủ điện
Vỏ tủ điện có nhiệm vụ bảo vệ các thiết bị bên trong khỏi tác động của môi trường và ngoại lực. Quá trình gia công vỏ tủ cần đảm bảo độ chính xác cao, đúng kích thước và vị trí lắp đặt các thiết bị như nút nhấn, đèn báo, đồng hồ đo. Hiện nay, công nghệ CNC thường được ứng dụng để nâng cao độ chính xác và tính thẩm mỹ. Ngoài ra, lớp sơn tĩnh điện bên ngoài giúp tăng độ bền, chống ăn mòn và kéo dài tuổi thọ cho tủ điện công nghiệp.

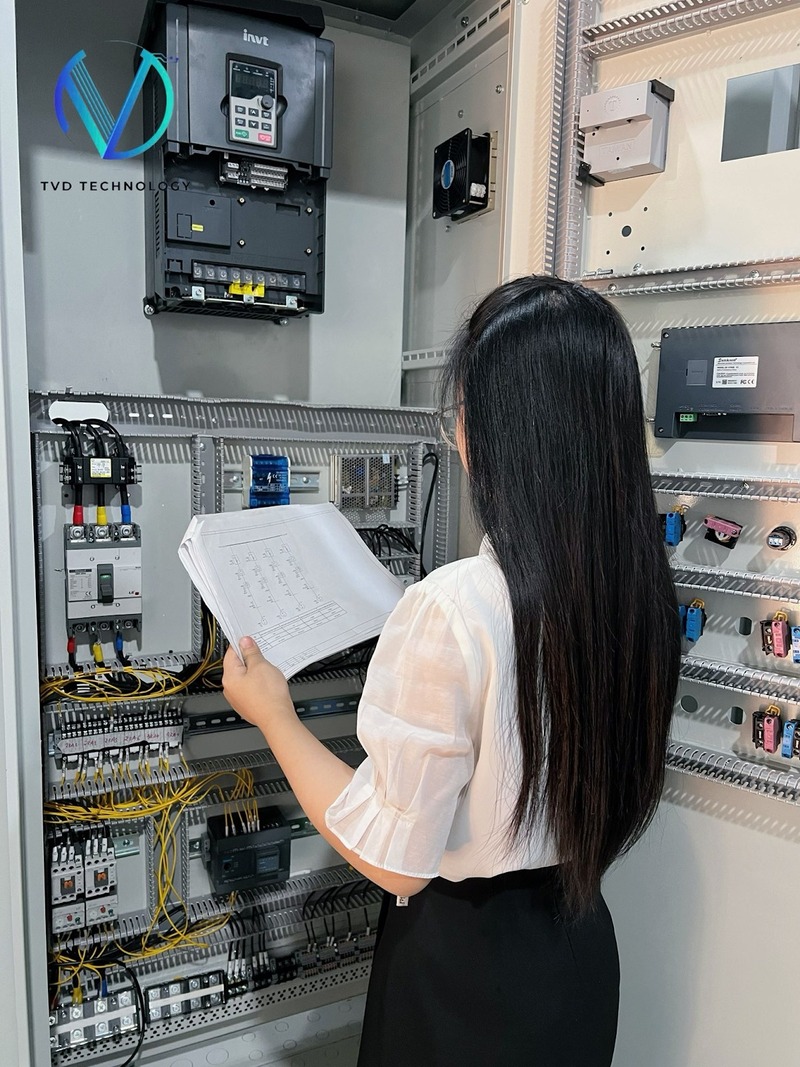

3.4. Bố trí thiết bị trong tủ điện
Việc bố trí thiết bị bên trong tủ điện cần được thực hiện khoa học và hợp lý nhằm đảm bảo hiệu quả vận hành cũng như an toàn khi sử dụng. Aptomat tổng thường được đặt ở vị trí dễ quan sát và thao tác, các thiết bị điều khiển và bảo vệ được sắp xếp theo từng nhóm chức năng. Khoảng cách giữa các thiết bị cần phù hợp để tản nhiệt tốt và thuận tiện cho bảo trì. Cách bố trí hợp lý sẽ giúp hệ thống hoạt động ổn định và giảm thiểu rủi ro sự cố.

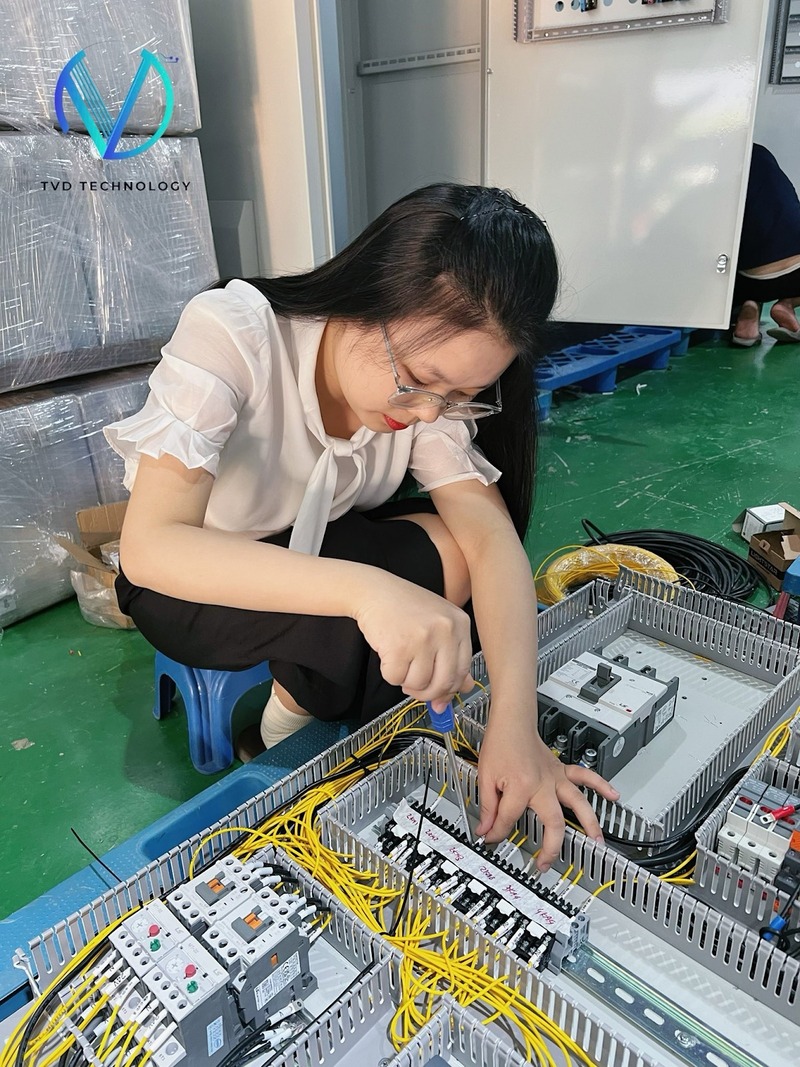

3.5. Đấu nối dây dẫn trong tủ điện
Đấu nối dây dẫn là công đoạn đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt các nguyên tắc an toàn điện. Dây động lực và dây điều khiển cần được đi riêng biệt để tránh nhiễu tín hiệu. Màu sắc dây dẫn phải đúng quy chuẩn, các đầu cốt được ép chặt và đánh số rõ ràng để dễ kiểm tra, bảo trì. Việc đi dây gọn gàng, vuông góc không chỉ đảm bảo an toàn mà còn tăng tính thẩm mỹ cho tủ điện.
3.6. Cấp nguồn và chạy thử tủ điện
Sau khi hoàn tất quá trình đấu nối, tủ điện sẽ được cấp nguồn và chạy thử không tải để kiểm tra tổng thể hệ thống. Kỹ thuật viên tiến hành đo điện áp, dòng điện và kiểm tra độ cách điện nhằm phát hiện sớm các lỗi kỹ thuật nếu có. Quá trình chạy thử giúp đảm bảo các thiết bị hoạt động đúng chức năng và ổn định trước khi đưa vào vận hành chính thức. Đây là bước cuối cùng nhưng rất quan trọng, giúp đảm bảo an toàn và hiệu quả lâu dài cho tủ điện công nghiệp.
Tóm lại, đấu nối tủ điện công nghiệp đúng kỹ thuật là yếu tố quan trọng quyết định đến độ an toàn và hiệu quả vận hành của toàn bộ hệ thống điện. Việc thực hiện theo quy trình chuẩn sẽ giúp giảm thiểu sự cố, tối ưu chi phí bảo trì và kéo dài tuổi thọ thiết bị. Nếu bạn đang tìm kiếm giải pháp đấu nối tủ điện công nghiệp chuyên nghiệp, TVD TECH là lựa chọn đáng tin cậy để đồng hành lâu dài.
