Các thiết bị trong tủ điện công nghiệp đóng vai trò quan trọng trong việc đảm bảo hệ thống điện vận hành an toàn và ổn định. Việc hiểu rõ từng thiết bị giúp doanh nghiệp lựa chọn, thiết kế và sử dụng tủ điện hiệu quả hơn. Đọc ngay bài viết chi tiết từ TVD Tech để nắm rõ các thiết bị trong tủ điện công nghiệp và giải pháp lắp đặt đạt tiêu chuẩn.

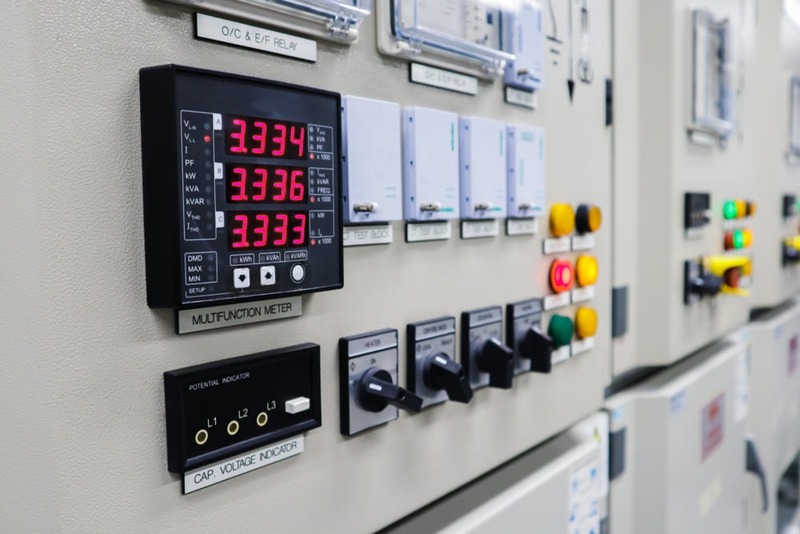

1. Giới thiệu về tủ điện công nghiệp
Tủ điện công nghiệp là thiết bị quan trọng trong các hệ thống điện của nhà máy, xưởng sản xuất và công trình công nghiệp. Tủ điện có chức năng phân phối, điều khiển và bảo vệ nguồn điện cho toàn bộ máy móc, thiết bị. Nhờ được thiết kế theo tiêu chuẩn kỹ thuật, tủ điện giúp hệ thống vận hành ổn định và an toàn. Bên trong tủ thường tích hợp các thiết bị bảo vệ, đóng cắt và điều khiển. Tủ điện công nghiệp đóng vai trò không thể thiếu trong quá trình sản xuất và vận hành hiện đại.

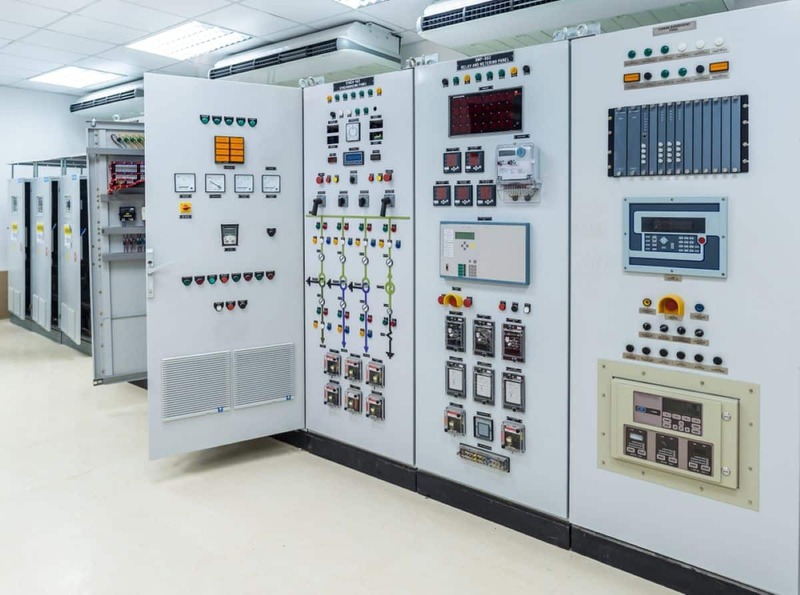

2. Các thiết bị trong tủ điện công nghiệp
Trong một tủ điện công nghiệp, các thiết bị không chỉ có nhiệm vụ đóng cắt nguồn điện mà còn đảm bảo bảo vệ, điều khiển và giám sát toàn bộ hệ thống. Mỗi nhóm thiết bị đều giữ vai trò riêng, phối hợp chặt chẽ để tủ điện vận hành an toàn và ổn định. Dưới đây là các thiết bị quan trọng trong tủ điện công nghiệp thường được sử dụng hiện nay.

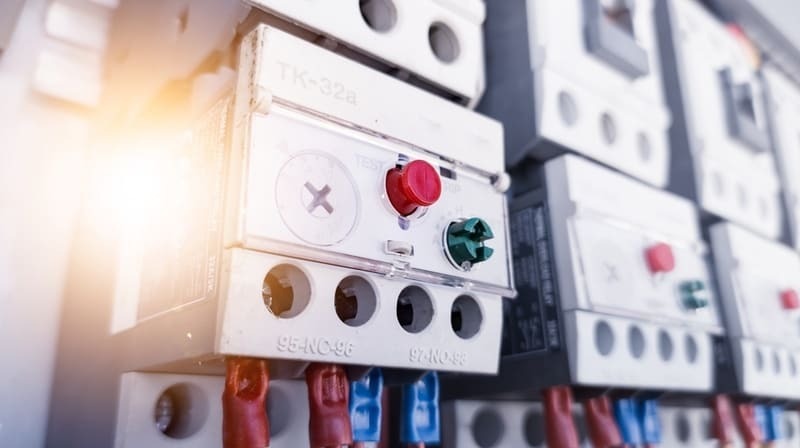

2.1. Nhóm aptomat – thiết bị đóng cắt và bảo vệ mạch
Aptomat (CB) là thiết bị dùng để đóng ngắt mạch điện thủ công hoặc tự động, thay thế cho cầu dao truyền thống. Chức năng chính của aptomat là bảo vệ phụ tải khi xảy ra quá tải, ngắn mạch hoặc rò điện. Khi phát hiện sự cố, tiếp điểm trong aptomat sẽ tự động tách ra để ngắt dòng điện, đảm bảo an toàn cho hệ thống và thiết bị. Các loại aptomat thường sử dụng trong tủ điện công nghiệp gồm:
- ACB (máy cắt không khí): dùng cho hệ thống hạ thế công suất lớn, thường lắp ở tủ phân phối tổng MSB.
- MCCB (aptomat dạng khối): sử dụng phổ biến trong hệ thống điện công nghiệp 3 pha như MSB, MDB, DB, ATS, tủ tụ bù.
- MCB (aptomat dạng tép): dùng cho mạch công suất nhỏ, tủ phân phối nhánh.
- RCBO, RCCB, ELCB: aptomat chống rò điện, bảo vệ an toàn cho người và thiết bị.
- Cầu chì: thiết bị bảo vệ mạch bằng cơ chế tự ngắt khi dòng điện tăng đột biến, giúp hạn chế nguy cơ cháy nổ.
2.2. Nhóm nút nhấn – đèn báo – thiết bị đo lường
Đây là nhóm thiết bị giao tiếp trực tiếp với người vận hành, thường được lắp ở mặt trước tủ điện. Nút nhấn dùng để điều khiển đóng cắt, khởi động hoặc thay đổi chế độ hoạt động của hệ thống. Đèn báo hiển thị trạng thái hoạt động của tủ điện thông qua màu sắc, giúp dễ dàng quan sát.
Ngoài ra, tủ điện còn được lắp các thiết bị đo lường như đồng hồ đo dòng điện, điện áp, công suất, công tắc xoay, nút dừng khẩn cấp và bảng chỉ dẫn để hỗ trợ giám sát và vận hành.
2.3. Nhóm rơ-le – thiết bị bảo vệ
Rơ-le là thiết bị tự động có chức năng bảo vệ hệ thống điện trong các điều kiện làm việc bất thường. Rơ-le nhận tín hiệu từ các thông số đo lường và kích hoạt cơ cấu đóng cắt để cô lập sự cố. Nhóm thiết bị này thường xuất hiện trong các tủ phân phối và tủ điều khiển.
Các loại rơ-le phổ biến gồm rơ-le nhiệt, rơ-le trung gian, rơ-le thời gian, rơ-le bảo vệ quá dòng, rơ-le bảo vệ mất pha và rơ-le hệ số công suất trong tủ tụ bù.
2.4. Nhóm contactor – thiết bị điều khiển
Contactor (khởi động từ) là thiết bị đóng ngắt và điều khiển dòng điện tự động, cho phép điều khiển từ xa các thiết bị tại phụ tải. Contactor có khả năng chịu dòng điện lớn và đóng ngắt nhiều lần, thường được sử dụng kết hợp với rơ-le bảo vệ.
Trong các tủ điều khiển hiện đại, contactor thường kết hợp cùng bộ điều khiển PLC để thực hiện các chức năng điều khiển tự động hóa dây chuyền sản xuất.
2.5. Nhóm thiết bị đặc thù trong tủ điện công nghiệp
Tùy theo từng loại tủ điện và mục đích sử dụng, hệ thống có thể được trang bị thêm các thiết bị chuyên dụng như biến tần, tụ bù, cuộn kháng, bộ lọc sóng hài, bộ chuyển nguồn ATS và hệ thống thông gió – tản nhiệt.
- Biến tần giúp điều khiển tốc độ và công suất động cơ.
- Tụ bù, cuộn kháng dùng để bù công suất phản kháng và ổn định nguồn điện.
- Bộ lọc sóng hài giảm nhiễu trong hệ thống công suất lớn.
- ATS tự động chuyển nguồn khi nguồn chính gặp sự cố.
- Quạt thông gió, lưới lọc bụi giúp làm mát và bảo vệ thiết bị bên trong tủ.
Ngoài ra, khóa tủ điện cũng là bộ phận quan trọng nhằm đảm bảo an toàn và tránh xâm nhập trái phép.
3. Công dụng của tủ điện công nghiệp
Tủ điện công nghiệp có công dụng chính là phân phối, điều khiển và bảo vệ hệ thống điện trong nhà máy, xưởng sản xuất và các công trình công nghiệp. Thiết bị này giúp kiểm soát nguồn điện, đảm bảo máy móc vận hành ổn định và an toàn. Nhờ tích hợp các thiết bị bảo vệ, tủ điện hạn chế tối đa sự cố như quá tải, ngắn mạch và rò điện. Đồng thời, tủ điện công nghiệp hỗ trợ giám sát và điều khiển hệ thống điện một cách khoa học. Đây là giải pháp không thể thiếu để đảm bảo hiệu quả và an toàn trong sản xuất.

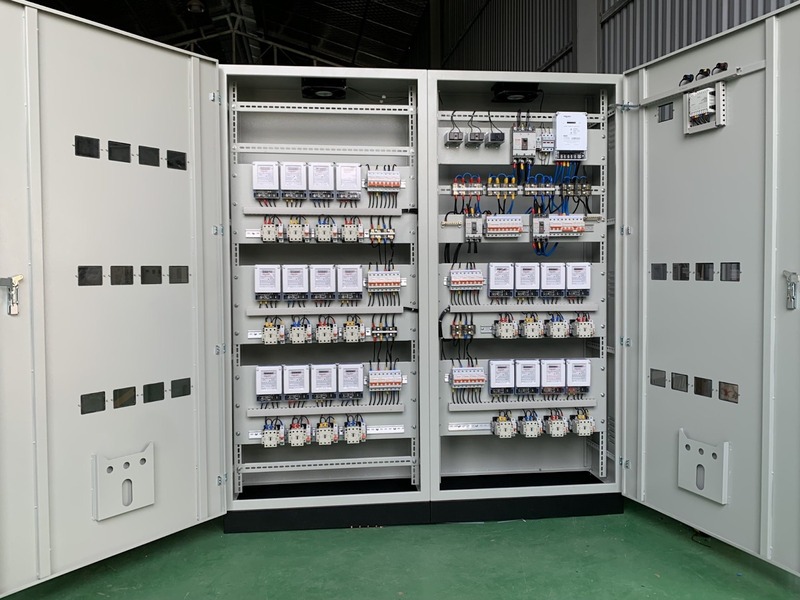

4. Địa chỉ cung cấp tủ điện công nghiệp chất lượng, giá tốt
TVD Tech là đơn vị uy tín chuyên cung cấp tủ điện công nghiệp chất lượng cao với mức giá cạnh tranh. Các sản phẩm tại TVD Tech được thiết kế và lắp ráp theo tiêu chuẩn kỹ thuật nghiêm ngặt, sử dụng linh kiện chính hãng. Đơn vị nhận tư vấn, thiết kế tủ điện theo yêu cầu thực tế của từng hệ thống điện công nghiệp. Mỗi tủ điện đều được kiểm tra và chạy thử kỹ lưỡng trước khi bàn giao. Lựa chọn TVD Tech giúp doanh nghiệp yên tâm về chất lượng, độ bền và dịch vụ hậu mãi.
Bài viết trên đã gợi ý cho bạn những thiết bị quan trọng trong tủ điện công nghiệp và vai trò của từng bộ phận trong hệ thống. Việc lựa chọn, thiết kế tủ điện đúng tiêu chuẩn sẽ giúp hệ thống vận hành an toàn, ổn định và bền bỉ hơn. Nếu bạn cần tư vấn hoặc thiết kế tủ điện công nghiệp phù hợp, hãy liên hệ TVD Tech để được hỗ trợ chi tiết.
