Hiện nay, các sự cố như rò điện, quá tải hoặc ngắn mạch luôn tiềm ẩn nguy cơ gây mất an toàn cho thiết bị và người sử dụng. Để hạn chế các rủi ro này, nhiều công trình hiện nay đã sử dụng aptomat chống giật như một thiết bị bảo vệ quan trọng trong mạng điện. Thiết bị có khả năng tự động phát hiện dòng điện rò và thực hiện đóng cắt nguồn điện khi xảy ra sự cố bất thường. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách lựa chọn aptomat chống giật phù hợp sẽ giúp hệ thống điện vận hành ổn định và an toàn hơn trong thực tế sử dụng.
1. Aptomat chống giật là gì?

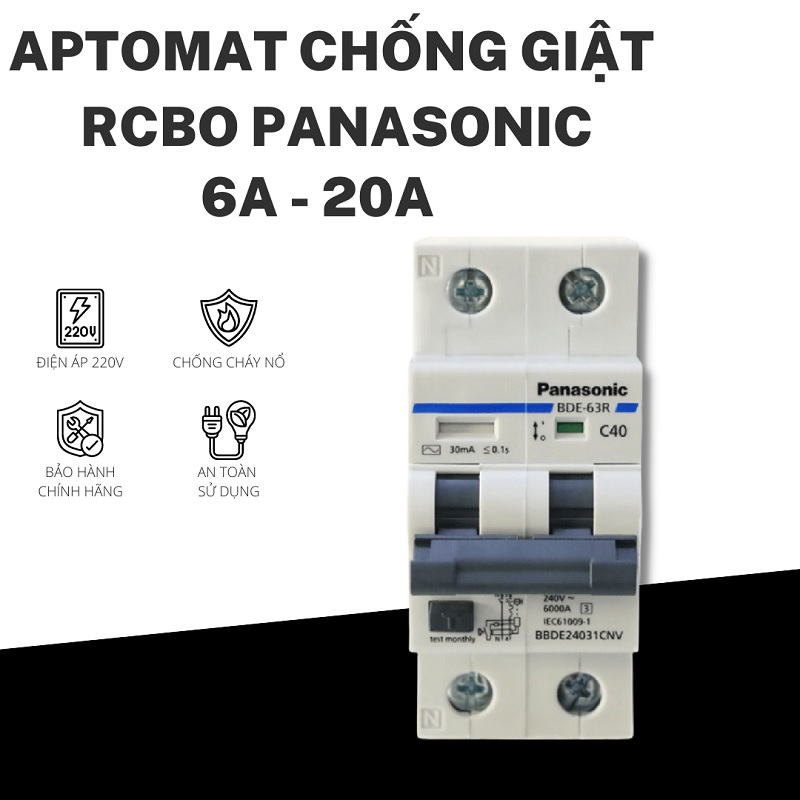

Aptomat chống giật là thiết bị điện có chức năng bảo vệ hệ thống điện và người sử dụng trước các sự cố như rò điện, quá tải hoặc ngắn mạch. Thiết bị này còn được gọi với nhiều tên khác như CB chống giật, cầu dao chống giật, RCCB, RCBO hay ELCB. Trong các hệ thống điện dân dụng và công nghiệp hiện nay, aptomat chống giật được sử dụng khá phổ biến nhằm hạn chế nguy cơ cháy nổ và tai nạn điện trong quá trình vận hành.
Nguyên lý hoạt động của aptomat chống giật dựa trên khả năng phát hiện sự chênh lệch dòng điện giữa dây pha và dây trung tính. Khi xảy ra hiện tượng rò điện hoặc quá tải, thiết bị sẽ tự động ngắt nguồn điện để bảo vệ người dùng và thiết bị điện trong hệ thống.
Tùy theo từng loại aptomat chống giật mà thiết bị có thể tích hợp thêm chức năng bảo vệ quá tải và ngắn mạch. Trong thực tế, việc lựa chọn đúng loại aptomat phù hợp với công suất tải, số pha và mục đích sử dụng là yếu tố quan trọng giúp hệ thống điện vận hành ổn định và đảm bảo an toàn lâu dài.
2. Cấu tạo của aptomat chống giật

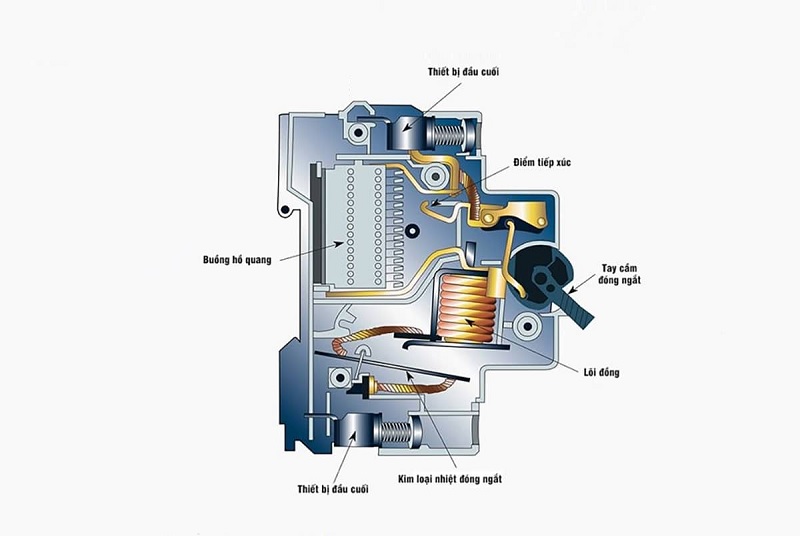

Aptomat chống giật được cấu tạo từ nhiều bộ phận khác nhau nhằm thực hiện chức năng đóng cắt và bảo vệ hệ thống điện khi xảy ra sự cố. Mặc dù có nhiều chủng loại và thiết kế riêng theo từng hãng sản xuất, nhưng về cơ bản aptomat chống giật vẫn gồm các bộ phận chính như tiếp điểm, buồng dập hồ quang, cơ cấu truyền động và móc bảo vệ. Ngoài ra, thiết bị còn được tích hợp thêm các bộ phận phụ trợ nhằm tăng khả năng vận hành và giám sát trong thực tế sử dụng.
Tiếp điểm aptomat chống giật
Tiếp điểm là bộ phận trực tiếp thực hiện chức năng đóng và ngắt mạch điện trong aptomat chống giật. Tùy theo từng loại thiết bị mà tiếp điểm có thể được thiết kế gồm hai hoặc ba cấp khác nhau như tiếp điểm chính, tiếp điểm phụ và tiếp điểm hồ quang. Khi aptomat được đóng điện, các tiếp điểm sẽ tiếp xúc lần lượt theo trình tự nhằm đảm bảo khả năng dẫn điện ổn định và hạn chế hiện tượng phát sinh hồ quang điện. Ngược lại, khi xảy ra sự cố điện hoặc thực hiện thao tác ngắt mạch, các tiếp điểm sẽ tách ra theo thứ tự ngược lại để đảm bảo an toàn cho thiết bị và hệ thống điện. Chất lượng tiếp điểm ảnh hưởng lớn đến độ bền và khả năng đóng cắt của aptomat trong quá trình sử dụng lâu dài.
Buồng dập hồ quang
Trong quá trình đóng cắt dòng điện, đặc biệt với các tải điện lớn, hiện tượng hồ quang điện thường xuất hiện tại vị trí tiếp điểm. Buồng dập hồ quang được thiết kế nhằm dập tắt nhanh hồ quang này để tránh làm hư hỏng tiếp điểm và tăng độ an toàn cho thiết bị. Hiện nay, aptomat chống giật thường sử dụng hai kiểu buồng dập hồ quang là kiểu nửa kín và kiểu hở. Đối với kiểu nửa kín, buồng dập được đặt trong vỏ kín của aptomat và có khe thoát khí nhằm giới hạn dòng cắt ở mức phù hợp. Trong khi đó, kiểu hở thường được sử dụng cho hệ thống điện có dòng cắt lớn hoặc điện áp cao. Bộ phận này đóng vai trò quan trọng trong việc duy trì khả năng vận hành ổn định của aptomat chống giật.
Cơ cấu truyền động đóng cắt
Cơ cấu truyền động là bộ phận giúp aptomat thực hiện thao tác đóng hoặc ngắt mạch điện. Tùy theo dòng điện định mức và yêu cầu sử dụng mà aptomat chống giật có thể sử dụng cơ cấu truyền động bằng tay hoặc bằng động cơ điện. Với các aptomat có dòng điện nhỏ, thao tác đóng cắt thường được thực hiện thủ công thông qua cần gạt điều khiển. Đối với các hệ thống điện công suất lớn, thiết bị có thể sử dụng cơ cấu truyền động điện từ nhằm tăng khả năng đóng cắt nhanh và ổn định hơn. Bộ phận này ảnh hưởng trực tiếp đến tốc độ phản hồi của aptomat khi phát hiện sự cố điện xảy ra trong hệ thống.
Móc bảo vệ aptomat
Móc bảo vệ là bộ phận có nhiệm vụ phát hiện các sự cố điện như quá tải, ngắn mạch hoặc sụt áp để kích hoạt cơ chế ngắt mạch tự động. Khi dòng điện vượt quá giới hạn cho phép hoặc xảy ra hiện tượng bất thường, móc bảo vệ sẽ tác động lên cơ cấu truyền động để ngắt nguồn điện ngay lập tức. Đây là một trong những bộ phận quan trọng nhất của aptomat chống giật vì quyết định khả năng bảo vệ an toàn cho hệ thống điện và người sử dụng. Tốc độ phản hồi nhanh của móc bảo vệ giúp hạn chế nguy cơ cháy nổ hoặc hư hỏng thiết bị điện trong thực tế vận hành.
Các bộ phận phụ trợ khác
Ngoài các bộ phận chính, aptomat chống giật còn được tích hợp thêm nhiều thiết bị phụ trợ nhằm hỗ trợ quá trình giám sát và vận hành. Một số bộ phận thường gặp gồm rơ le nhiệt, đèn báo trạng thái hoạt động và đèn cảnh báo sự cố. Rơ le nhiệt giúp tăng khả năng bảo vệ khi dòng điện quá tải kéo dài, trong khi các đèn báo hỗ trợ người dùng dễ dàng nhận biết trạng thái đóng cắt hoặc lỗi của thiết bị. Những bộ phận phụ trợ này giúp quá trình kiểm tra và vận hành hệ thống điện thuận tiện hơn, đặc biệt trong các hệ thống điện công nghiệp hoặc tủ điện điều khiển có yêu cầu giám sát liên tục.
3. Nguyên lý hoạt động của aptomat chống giật

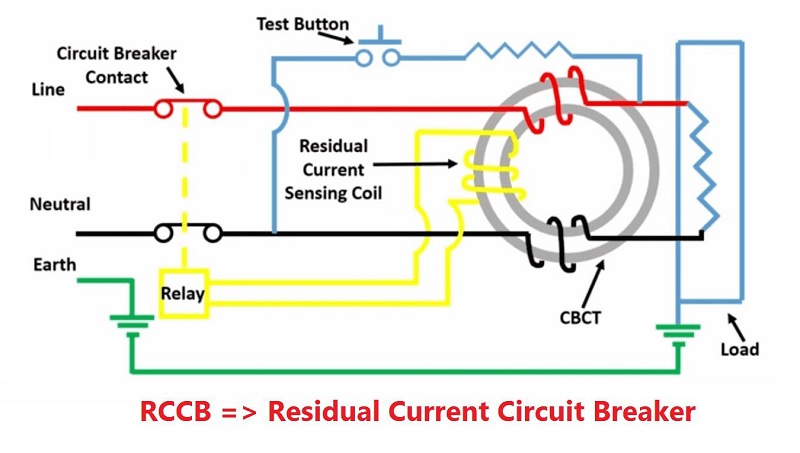

Aptomat chống giật hoạt động dựa trên nguyên lý phát hiện sự chênh lệch dòng điện giữa dây pha và dây trung tính trong hệ thống điện. Đối với hệ thống điện 1 pha, dây nóng và dây trung tính sẽ đi qua một biến dòng có lõi sắt hình xuyến. Trong điều kiện hoạt động bình thường, dòng điện đi và dòng điện về sẽ bằng nhau nhưng ngược chiều nhau nên từ trường sinh ra trong lõi biến dòng sẽ triệt tiêu lẫn nhau.
Khi xảy ra hiện tượng rò điện, dòng điện giữa hai dây sẽ không còn cân bằng. Lúc này, từ trường trong lõi biến dòng thay đổi và tạo ra dòng điện cảm ứng tại cuộn dây thứ cấp. Tín hiệu này sẽ kích hoạt cơ cấu bảo vệ để aptomat tự động ngắt nguồn điện nhằm đảm bảo an toàn cho hệ thống và người sử dụng.
Đối với aptomat chống giật 3 pha, nguyên lý hoạt động tương tự nhưng sử dụng ba dây pha đi qua biến dòng. Thiết bị sẽ liên tục giám sát trạng thái dòng điện để phát hiện nhanh các sự cố rò điện hoặc bất thường trong hệ thống điện công nghiệp và dân dụng.
4. TVD TECH – Đơn vị thiết kế và thi công hệ thống tủ điện chống giật uy tín
TVD TECH là đơn vị hoạt động trong lĩnh vực thiết kế, thi công và lắp đặt hệ thống tủ điện dân dụng và công nghiệp theo yêu cầu thực tế của từng công trình. Đơn vị tập trung vào giải pháp thiết kế đúng tải, lựa chọn thiết bị phù hợp và đảm bảo khả năng vận hành ổn định cho hệ thống điện trong quá trình sử dụng lâu dài.
Các hệ thống tủ điện tại TVD TECH được kiểm tra và chạy thử kỹ trước khi bàn giao nhằm hạn chế các lỗi kỹ thuật phát sinh trong vận hành thực tế. Bên cạnh đó, quá trình thi công luôn tuân thủ tiêu chuẩn kỹ thuật nhằm đảm bảo độ an toàn cho hệ thống điện và thiết bị sử dụng.
CÔNG TY CP CÔNG NGHỆ VÀ NĂNG LƯỢNG TVD
- Văn Phòng Chính: Số J3-10 An Phú Villa khu đô thị mới Dương Nội, Phường La Khê, Q. Hà Đông, Hà Nội.
- Hotline: 0966138229
- Email: tvd.technology@gmail.com
- Website: https://tvd-tech.vn/
- Fanpage: https://www.facebook.com/TVD.TECHNOLOGY
Lời kết
Aptomat chống giật là thiết bị quan trọng giúp bảo vệ hệ thống điện trước các sự cố rò điện, quá tải và ngắn mạch trong quá trình vận hành. Việc lựa chọn đúng loại aptomat phù hợp với tải sử dụng, số pha và dòng rò sẽ góp phần nâng cao độ an toàn cho hệ thống điện dân dụng cũng như công nghiệp. Bên cạnh chất lượng thiết bị, quá trình thiết kế và thi công hệ thống điện đúng kỹ thuật cũng là yếu tố cần được chú trọng. TVD TECH hiện cung cấp giải pháp thiết kế và thi công tủ điện theo yêu cầu thực tế, đảm bảo khả năng vận hành ổn định và phù hợp với từng hệ thống điện cụ thể.
