Trong kỷ nguyên Công nghiệp 4.0, việc chuyển đổi từ vận hành thủ công sang tự động hóa hoàn toàn không còn là lựa chọn, mà là yếu tố sống còn để doanh nghiệp nâng cao năng lực cạnh tranh. Tại trung tâm của cuộc cách mạng này chính là tủ điều khiển PLC – “bộ não” điều phối toàn bộ quy trình sản xuất. Công ty CP Công nghệ và Năng lượng TVD tự hào là đơn vị tiên phong cung cấp giải pháp tích hợp hệ thống tủ điện PLC thông minh, giúp doanh nghiệp tối ưu hóa Hiệu suất thiết bị tổng thể (OEE) và tiết kiệm tối đa chi phí vận hành

1. Tủ điều khiển PLC là gì? Tại sao doanh nghiệp cần trang bị?

Tủ điều khiển PLC (Programmable Logic Controller) là loại tủ điện tích hợp bộ lập trình logic cho phép điều khiển các thiết bị máy móc, dây chuyền sản xuất theo một chu trình được thiết lập sẵn
Thay vì sử dụng các hệ thống rơ le cơ khí cồng kềnh, PLC sử dụng phần mềm để xử lý các thuật toán điều khiển phức tạp, mang lại độ chính xác và linh hoạt cực cao
Những lợi ích cốt lõi khi ứng dụng tủ điều khiển PLC:
  • Tính linh hoạt vượt trội: Dễ dàng thay đổi quy trình hoạt động thông qua việc lập trình lại phần mềm mà không cần thay đổi cấu trúc phần cứng của tủ điện
  • Độ tin cậy cao: PLC được thiết kế để vận hành liên tục 24/7 trong môi trường công nghiệp khắc nghiệt, chịu được rung động và nhiệt độ cao
  • Giám sát thời gian thực: Tích hợp màn hình HMI giúp người vận hành theo dõi trực quan các thông số kỹ thuật và phát hiện lỗi ngay lập tức
  • Tối ưu hóa năng suất: Giảm thiểu sai sót do con người, từ đó cải thiện đáng kể chỉ số OEE của nhà máy

2. Cấu tạo chi tiết của một hệ thống tủ điều khiển PLC đạt chuẩn

Tại TVD Technology, mỗi sản phẩm tủ điều khiển PLC đều được thiết kế tỉ mỉ dựa trên nhu cầu thực tế của khách hàng và các tiêu chuẩn kỹ thuật nghiêm ngặt như IEC 60439-1 và TCVN 7994-1

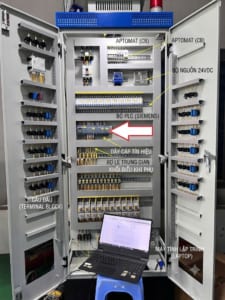

cấu tạo chi tiết của một hệ thống tủ điều khiển PLC
Cấu tạo chi tiết của một hệ thống tủ điều khiển PLC đạt chuẩn
Một tủ điều khiển PLC tiêu chuẩn bao gồm các cấu phần chính sau:
  • Bộ lập trình PLC: Trung tâm xử lý dữ liệu. TVD ưu tiên sử dụng các dòng PLC mạnh mẽ từ Siemens (S7-1200), Mitsubishi, hoặc các thiết bị điều khiển từ đối tác chiến lược Honeywell
  • Thiết bị đóng cắt và bảo vệ: Bao gồm Aptomat (MCCB/MCB), contactor, rơ le nhiệt để bảo vệ động cơ khỏi quá tải và ngắn mạch
  • Hệ thống nguồn cấp: Bộ nguồn 24VDC chất lượng cao để nuôi mạch điều khiển và cảm biến
  • Thiết bị phụ trợ: Rơ le trung gian, đèn báo pha, nút nhấn dừng khẩn cấp (E-Stop)
  • Vỏ tủ điện: Được chế tạo từ thép sơn tĩnh điện hoặc inox 304, đảm bảo chỉ số IP65 để chống bụi và nước xâm nhập

3. Ứng dụng đa dạng của tủ điện PLC trong các lĩnh vực chiến lược

Giải pháp tủ điều khiển PLC của TVD Technology có độ phủ rộng trong nhiều ngành công nghiệp trọng điểm, đảm bảo tính tuân thủ và hiệu quả cao nhất

3.1. Hệ thống xử lý nước thải (KCN và Nhà máy)

Tủ điều khiển PLC đóng vai trò điều phối quy trình bơm nước thải, máy thổi khí bể sinh học và hệ thống định lượng hóa chất dựa trên các cảm biến đo chỉ số pH, DO, ORP. Việc ứng dụng PLC giúp hệ thống xử lý nước thải KCN vận hành ổn định, tránh các án phạt về môi trường

3.2. Hệ thống cấp nước sạch và điều khiển bơm công nghiệp

Tích hợp PLC cùng biến tần giúp điều khiển máy bơm chạy luân phiên, duy trì áp suất nước ổn định trong các tòa nhà cao tầng và khu công nghiệp, từ đó kéo dài tuổi thọ thiết bị

3.3. Điều khiển hệ thống lò hơi và tháp khí

Sử dụng bản vẽ tủ điện tối ưu của TVD, PLC giám sát chính xác nhiệt độ và áp suất, đảm bảo an toàn tuyệt đối và tiết kiệm nhiên liệu cho các hệ thống tủ lò hơi và tủ tháp khí

3.4. Hệ thống năng lượng mặt trời

PLC hỗ trợ giám sát hiệu suất các tấm pin và điều khiển inverter, giúp doanh nghiệp quản lý điện năng hiệu quả theo mô hình Industry 4.0

4. Các lỗi thường gặp ở tủ điều khiển PLC

Với kinh nghiệm dày dặn trong việc tư vấn cải tiến và vận hành nhà máy, đội ngũ chuyên gia của TVD Technology nhận diện 4 nhóm lỗi phổ biến nhất

4.1. Lỗi truyền thông và nhiễu tín hiệu

  • Biểu hiện: PLC không nhận lệnh từ biến tần hoặc phản hồi sai lệch qua mạng Modbus RS485/Ethernet
  • Nguyên nhân: Do nhiễu điện từ (EMI) từ cáp động lực hoặc thiếu điện trở cuối tuyến

4.2. Lỗi nguồn và hư hỏng ngõ vào/ra (I/O)

  • Nguyên nhân: Đấu nối sai cực tính âm dương hoặc cấp nguồn quá áp 220V vào chân 24VDC gây cháy nổ linh kiện bán dẫn
  • Giải pháp: Bắt buộc sử dụng rơ le trung gian làm tầng đệm bảo vệ cho các ngõ ra PLC

4.3. Lỗi mất chương trình do hết pin dự phòng

  • Tình trạng: Sau 2-10 năm vận hành, pin nuôi bộ nhớ SRAM bị cạn kiệt khiến chương trình điều khiển bị xóa sạch khi mất điện lưới
  • Giải pháp: TVD hỗ trợ dịch vụ kiểm tra định kỳ và backup chương trình lên máy tính để dự phòng rủi ro

4.4. Hư hỏng linh kiện do môi trường ăn mòn

  • Khí , trong trạm xử lý nước thải làm oxy hóa tiếp điểm rơ le và bo mạch PLC
  • Giải pháp: TVD tư vấn sử dụng vỏ tủ điện inox và hệ thống thông gió áp suất dương để bảo vệ thiết bị

5. Quy trình lắp ráp tủ điều khiển PLC chuyên nghiệp tại TVD Technology

Chất lượng lắp ráp tủ điện ảnh hưởng trực tiếp đến hệ thống. Chúng tôi tuân thủ quy trình 7 bước chuẩn quốc tế
  • Khảo sát và tư vấn: Đội ngũ kỹ sư giàu kinh nghiệm đánh giá hạ tầng và nhu cầu của khách hàng
  • Thiết kế bản vẽ kỹ thuật: Sử dụng phần mềm chuyên dụng để tối ưu hóa bố trí thiết bị và mạch động lực
  • Chuẩn bị vật tư chính hãng: Sử dụng linh kiện từ các đối tác uy tín như Honeywell
  • Lắp ráp và đấu nối: Thực hiện tại xưởng của TVD với quy trình kiểm soát chất lượng nghiêm ngặt
  • Lập trình và chạy thử (Test nguội): Kiểm tra logic điều khiển và các kịch bản an toàn trước khi đóng điện
  • Vận hành thực tế: Sử dụng camera nhiệt quét các điểm tiếp xúc để đảm bảo không xảy ra hiện tượng quá nhiệt
  • Nghiệm thu và bàn giao: Cung cấp đầy đủ hồ sơ hoàn công và hướng dẫn vận hành chi tiết

6. Cam kết từ Technology

Tại Công ty Cổ phần Công nghệ và Năng lượng TVD Technology, chúng tôi đặt “Chất lượng – Uy tín – Tận tâm” lên hàng đầu.

CÔNG TY CP CÔNG NGHỆ VÀ NĂNG LƯỢNG TVD

  • Chúng tôi cam kết đồng hành cùng doanh nghiệp từ khâu ý tưởng đến khi hệ thống vận hành trơn tru.

  • Chúng tôi không chỉ bán tủ điện, chúng tôi bán sự an tâm và hiệu quả cho dây chuyền sản xuất của bạn.
