Trong các công trình hạ tầng, nhà máy và khu đô thị, tủ điện ngoài trời giữ vai trò quan trọng trong việc phân phối nguồn điện và bảo vệ thiết bị vận hành liên tục. Tuy nhiên, do phải hoạt động trong điều kiện mưa nắng, độ ẩm cao và môi trường bụi bẩn, việc lắp đặt không đúng kỹ thuật dễ gây ảnh hưởng đến độ an toàn và tuổi thọ hệ thống. Vì vậy, việc nắm rõ hướng dẫn cách lắp đặt tủ điện ngoài trời tiêu chuẩn là bước cần thiết để đảm bảo tủ điện vận hành ổn định, đáp ứng yêu cầu kỹ thuật và phù hợp các tiêu chuẩn an toàn hiện hành.

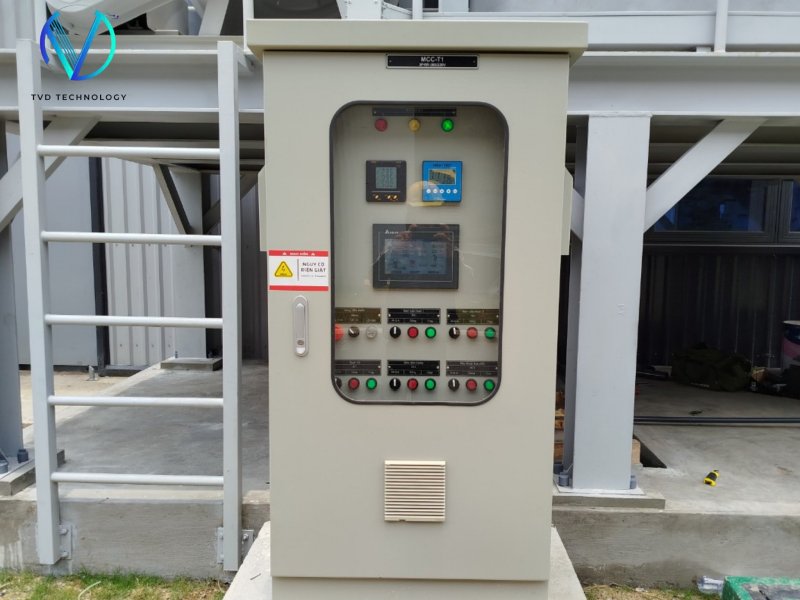

1. Tủ điện ngoài trời là gì?
Tủ điện ngoài trời là loại tủ điện được thiết kế để lắp đặt và vận hành trong môi trường ngoài trời như nhà máy, khu công nghiệp, khu đô thị, công trình hạ tầng kỹ thuật và hệ thống chiếu sáng công cộng. Khác với tủ điện trong nhà, tủ điện ngoài trời phải chịu tác động trực tiếp của mưa, nắng, bụi, độ ẩm và môi trường ăn mòn nên yêu cầu cao về vật liệu chế tạo và cấp bảo vệ. Thông thường, vỏ tủ được làm từ thép sơn tĩnh điện, inox 304 hoặc hợp kim nhôm và đạt cấp bảo vệ từ IP65 trở lên theo tiêu chuẩn kỹ thuật. Ngoài ra, tủ điện ngoài trời còn được trang bị hệ thống tiếp địa, chống sét và gioăng chống nước để đảm bảo vận hành ổn định, an toàn và phù hợp tiêu chuẩn lắp đặt điện hiện hành như TCVN và IEC.

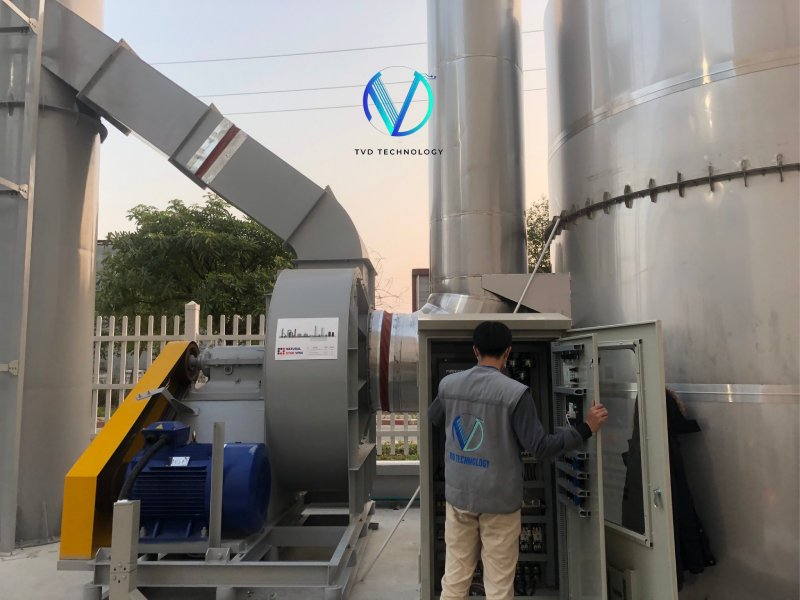

2. Hướng dẫn cách lắp đặt tủ điện ngoài trời tiêu chuẩn
Tủ điện ngoài trời thường được lắp đặt trong môi trường chịu ảnh hưởng trực tiếp của thời tiết nên yêu cầu quy trình thi công chặt chẽ hơn so với tủ điện trong nhà. Việc thực hiện đúng hướng dẫn cách lắp đặt tủ điện ngoài trời tiêu chuẩn giúp hệ thống vận hành ổn định, giảm rủi ro sự cố và kéo dài tuổi thọ thiết bị.
Chống chịu thời tiết là yêu cầu quan trọng khi lắp đặt tủ điện ngoài trời
Tủ điện ngoài trời cần đảm bảo khả năng chống bụi, chống nước và chống ăn mòn để duy trì độ bền trong môi trường khắc nghiệt. Khi lựa chọn tủ, nên ưu tiên vật liệu thép sơn tĩnh điện, inox 304 hoặc hợp kim nhôm để hạn chế gỉ sét trong quá trình sử dụng lâu dài. Ngoài ra, cấp bảo vệ của tủ nên đạt từ IP65 trở lên theo tiêu chuẩn kỹ thuật nhằm ngăn nước và bụi xâm nhập vào bên trong. Với những khu vực thường xuyên chịu ánh nắng trực tiếp, việc sử dụng lớp sơn phủ chống tia UV giúp tăng tuổi thọ vỏ tủ và đảm bảo khả năng bảo vệ thiết bị bên trong.
Lựa chọn vị trí lắp đặt tủ điện ngoài trời đúng kỹ thuật
Vị trí lắp đặt tủ điện ngoài trời cần đảm bảo cao ráo, thông thoáng và thuận tiện cho việc kiểm tra bảo trì. Không nên đặt tủ tại khu vực trũng thấp hoặc gần nguồn nước vì dễ gây ngập chân tủ và ảnh hưởng đến hệ thống điện. Khoảng cách tối thiểu từ tủ điện đến tường hoặc vật cản nên duy trì trong khoảng 0,5 đến 1 mét để đảm bảo thao tác vận hành thuận tiện. Trong trường hợp vị trí lắp đặt không có mái che, nên bổ sung tấm chắn nắng và chắn mưa nhằm tăng độ bền cho thiết bị và giảm tác động trực tiếp của môi trường.
Chuẩn bị nền móng trước khi lắp đặt tủ điện ngoài trời
Nền móng là yếu tố quan trọng giúp đảm bảo độ ổn định của tủ điện trong quá trình vận hành lâu dài. Khi thi công, nên sử dụng nền bê tông có độ dày từ 150 đến 200mm và bố trí bu lông chờ để cố định chân tủ chắc chắn. Ngoài ra, cần thiết kế rãnh thoát nước xung quanh khu vực lắp đặt nhằm hạn chế tình trạng đọng nước tại chân tủ. Việc chuẩn bị nền móng đúng kỹ thuật giúp giảm rung lắc, tránh nghiêng lệch và đảm bảo an toàn cho thiết bị bên trong.

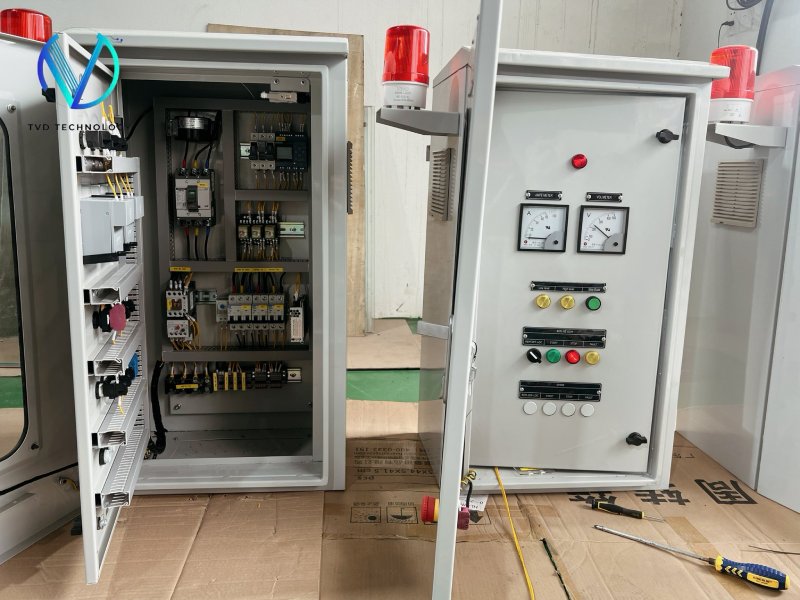

Dây dẫn và đấu nối đúng tiêu chuẩn kỹ thuật
Một trong những nguyên nhân phổ biến gây sự cố tủ điện ngoài trời là đấu nối dây dẫn không đúng kỹ thuật hoặc sử dụng dây không phù hợp công suất tải. Khi thi công, cần lựa chọn dây dẫn đúng tiết diện theo thiết kế và đảm bảo các mối nối được ép cos chắc chắn. Ngoài ra, nên sử dụng ống luồn dây chống nước và máng cáp phù hợp để bảo vệ hệ thống dây dẫn khỏi tác động của nhiệt độ và độ ẩm môi trường. Việc đánh dấu nhãn mạch điện rõ ràng cũng giúp thuận tiện cho công tác kiểm tra và bảo trì sau này.
Lắp đặt hệ thống chống sét và tiếp địa an toàn
Hệ thống chống sét và tiếp địa là yêu cầu bắt buộc đối với tủ điện ngoài trời nhằm bảo vệ thiết bị trước các xung điện nguy hiểm. Khi lắp đặt, cần nối đất toàn bộ phần khung tủ và thiết bị bên trong theo đúng quy định kỹ thuật. Dây tiếp địa sử dụng nên có tiết diện từ 16mm² trở lên và điện trở nối đất phải đảm bảo nhỏ hơn hoặc bằng 4Ω theo tiêu chuẩn an toàn điện. Ngoài ra, việc lắp thiết bị chống sét lan truyền giúp bảo vệ mạch điều khiển và thiết bị đo lường khỏi hư hỏng do quá điện áp.
Sắp xếp thiết bị trong tủ điện khoa học và dễ kiểm tra
Việc bố trí thiết bị trong tủ điện ngoài trời cần đảm bảo theo đúng nguyên tắc kỹ thuật để thuận tiện cho vận hành và bảo trì. Các thiết bị như aptomat thường được bố trí phía trên, contactor và rơ le bố trí ở khu vực trung tâm, trong khi thiết bị đo lường và điều khiển đặt phía dưới để thuận tiện quan sát. Khoảng cách giữa các thiết bị nên duy trì từ 10 đến 15mm nhằm đảm bảo khả năng tản nhiệt tự nhiên. Ngoài ra, hệ thống dây dẫn cần được sắp xếp gọn gàng theo máng cáp và đánh số rõ ràng để hỗ trợ quá trình kiểm tra sau này.
Kiểm tra hoàn thiện trước khi đưa tủ điện vào vận hành
Trước khi đưa tủ điện ngoài trời vào sử dụng, cần thực hiện kiểm tra tổng thể toàn bộ hệ thống nhằm đảm bảo đáp ứng yêu cầu kỹ thuật. Các bước kiểm tra bao gồm thử độ kín nước của vỏ tủ, đo điện áp và dòng điện vận hành, kiểm tra aptomat và cầu chì cũng như đảm bảo cửa tủ đóng kín và khóa an toàn. Việc kiểm tra hoàn thiện giúp phát hiện sớm sai sót trong quá trình lắp đặt và đảm bảo hệ thống vận hành ổn định ngay từ giai đoạn đầu.
Bảo dưỡng định kỳ giúp tủ điện ngoài trời vận hành ổn định lâu dài
Sau khi lắp đặt hoàn thiện, công tác bảo dưỡng định kỳ đóng vai trò quan trọng trong việc duy trì hiệu suất hoạt động của tủ điện ngoài trời. Chu kỳ kiểm tra thường được thực hiện từ 3 đến 6 tháng một lần nhằm phát hiện sớm các dấu hiệu rò điện, gỉ sét hoặc lỏng mối nối. Ngoài ra, việc vệ sinh bên trong tủ, kiểm tra hệ thống chống sét và tiếp địa cũng giúp đảm bảo thiết bị luôn hoạt động ổn định trong điều kiện môi trường ngoài trời.

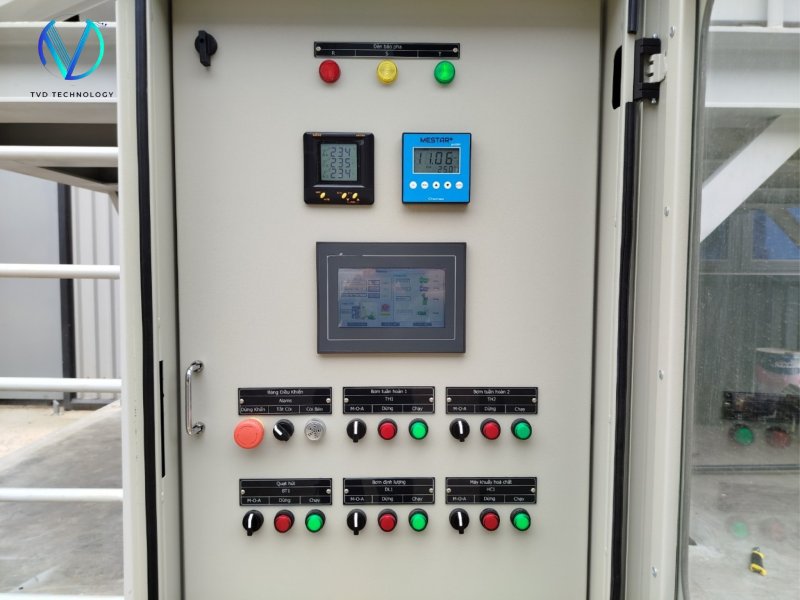

3. TVD TECH – Đơn vị thiết kế, lắp đặt tủ điện ngoài trời uy tín
Trong các công trình yêu cầu tủ điện ngoài trời hoạt động ổn định lâu dài, việc lựa chọn đơn vị thiết kế và thi công đúng tiêu chuẩn kỹ thuật là yếu tố quan trọng giúp hạn chế rủi ro vận hành. TVD TECH là đơn vị chuyên thiết kế và lắp đặt tủ điện theo yêu cầu thực tế của từng công trình, đảm bảo phù hợp điều kiện môi trường và công suất sử dụng.
Quy trình triển khai tại TVD TECH được thực hiện từ khảo sát vị trí lắp đặt, thiết kế sơ đồ nguyên lý, lựa chọn vật liệu đạt chuẩn đến thi công và kiểm tra hoàn thiện trước bàn giao. Các giải pháp tủ điện ngoài trời đều được tính toán cấp bảo vệ IP phù hợp, hệ thống tiếp địa đạt tiêu chuẩn và bố trí thiết bị khoa học để thuận tiện vận hành lâu dài.
Ngoài ra, TVD TECH còn hỗ trợ bảo trì định kỳ và tư vấn mở rộng hệ thống khi cần thiết, giúp doanh nghiệp duy trì hiệu suất hoạt động ổn định và đảm bảo an toàn trong quá trình sử dụng hệ thống điện ngoài trời.
CÔNG TY CP CÔNG NGHỆ VÀ NĂNG LƯỢNG TVD
- Văn Phòng Chính: Số J3-10 An Phú Villa khu đô thị mới Dương Nội, Phường La Khê, Q. Hà Đông, Hà Nội.
- Hotline: 0966138229
- Email: tvd.technology@gmail.com
- Website: https://tvd-tech.vn/
- Fanpage: https://www.facebook.com/TVD.TECHNOLOGY
Lời kết
Việc tuân thủ đúng hướng dẫn cách lắp đặt tủ điện ngoài trời tiêu chuẩn giúp hệ thống điện vận hành an toàn trong điều kiện môi trường khắc nghiệt và hạn chế rủi ro sự cố ngoài kế hoạch. Từ khâu lựa chọn vật liệu, cấp bảo vệ IP, bố trí thiết bị đến tiếp địa và chống sét đều cần được thực hiện theo đúng quy trình kỹ thuật. Với kinh nghiệm thực tế trong thiết kế và thi công tủ điện ngoài trời, TVD TECH cung cấp giải pháp khảo sát, lắp đặt và kiểm tra hoàn thiện theo tiêu chuẩn IEC, TCVN, giúp hệ thống vận hành ổn định và thuận lợi cho bảo trì lâu dài.
