Khi nói đến hệ thống điện năng lượng mặt trời, tấm pin và inverter thường là những thiết bị được nhắc đến nhiều nhất. Tuy nhiên, để toàn bộ hệ thống hoạt động ổn định, an toàn và đạt hiệu suất cao thì tủ điện DC và tủ điện AC lại đóng vai trò vô cùng quan trọng.
Nhiều chủ đầu tư vẫn nhầm lẫn giữa hai loại tủ điện này hoặc cho rằng chỉ cần sử dụng một trong hai là đủ. Trên thực tế, mỗi loại tủ điện đảm nhận một nhiệm vụ riêng trong hệ thống và không thể thay thế cho nhau.
Vậy phân biệt tủ điện DC và tủ điện AC trong điện mặt trời như thế nào? Bài viết dưới đây sẽ giúp bạn hiểu rõ từ cấu tạo, chức năng đến cách lựa chọn phù hợp.
1. Bản chất của điện DC và AC trong hệ thống Solar
Trước khi đi vào chi tiết tủ điện, chúng ta cần hiểu nguồn gốc dòng điện:
-
Điện DC (Direct Current – Điện một chiều): Được tạo ra trực tiếp từ các tấm pin năng lượng mặt trời.
-
Điện AC (Alternating Current – Điện xoay chiều): Sau khi điện DC đi qua Inverter (bộ hòa lưới), nó được chuyển đổi thành điện AC để phù hợp với các thiết bị gia dụng và lưới điện quốc gia (220V/380V).
Do tính chất vật lý khác nhau, thiết bị bảo vệ cho hai dòng điện này đòi hỏi những tiêu chuẩn kỹ thuật hoàn toàn khác biệt.
2. Tủ điện DC là gì?
Tủ điện DC (Direct Current Combiner Box) là tủ điện được lắp đặt ở phía dòng điện một chiều của hệ thống điện mặt trời.
Nhiệm vụ chính của tủ điện DC là:
- Thu gom dòng điện từ nhiều chuỗi pin mặt trời (String).
- Bảo vệ inverter khỏi các sự cố điện.
- Ngắt mạch khi cần bảo trì hoặc sửa chữa.
- Chống sét lan truyền phía DC.
- Giám sát dòng điện trước khi đưa vào inverter.
Có thể hiểu đơn giản, toàn bộ dòng điện từ các tấm pin sẽ đi qua tủ điện DC trước khi được chuyển đến inverter để biến đổi thành dòng điện xoay chiều.
3. Tủ điện AC là gì?
Sau khi inverter chuyển đổi dòng điện một chiều thành dòng điện xoay chiều, nguồn điện sẽ đi qua tủ điện AC.
Đây là tủ điện đảm nhận nhiệm vụ:
- Phân phối điện AC.
- Bảo vệ hệ thống phía sau inverter.
- Đóng cắt nguồn điện khi bảo trì.
- Kết nối với lưới điện quốc gia.
- Bảo vệ tải và thiết bị điện.
Tủ điện AC chính là cầu nối giữa inverter và hệ thống điện của công trình hoặc lưới điện.

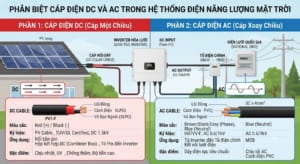

4. Bảng so sánh và phân biệt tủ điện DC và tủ điện AC.
| Tiêu chí | Tủ điện DC | Tủ điện AC |
|---|---|---|
| Dòng điện | Điện một chiều (DC) | Điện xoay chiều (AC) |
| Vị trí | Giữa tấm pin và Inverter | Giữa Inverter và Tải/Lưới điện |
| Nhiệm vụ | Gom String pin | Phân phối điện |
| Bảo vệ | Pin và inverter | Inverter và tải |
| Thiết bị | Fuse DC, SPD DC, MCCB DC | MCCB AC, SPD AC, Relay |
| Điện áp | 600–1500VDC | 220–400VAC |
5. Vì sao hệ thống điện mặt trời cần cả tủ điện DC và AC?
Một số người nghĩ rằng chỉ cần lắp tủ điện AC là đủ. Tuy nhiên điều này là hoàn toàn sai.
Nếu không có tủ điện DC:
- Không có thiết bị bảo vệ chuỗi pin.
- Khi xảy ra ngắn mạch rất khó cô lập sự cố.
- Inverter dễ bị hư hỏng do quá áp hoặc sét lan truyền.
Nếu không có tủ điện AC:
- Không có thiết bị bảo vệ đầu ra inverter.
- Dễ gây mất an toàn cho tải.
- Không đáp ứng tiêu chuẩn đấu nối lưới.
Hai loại tủ điện phối hợp với nhau để tạo nên một hệ thống hoàn chỉnh, đảm bảo cả hiệu suất và an toàn vận hành.
6. Khi nào cần sử dụng tủ điện DC?
Thông thường tủ điện DC được sử dụng khi:
- Hệ thống có từ 2 String pin trở lên.
- Điện áp DC lớn.
- Dự án điện mặt trời áp mái.
- Nhà máy điện mặt trời.
- Hệ thống điện mặt trời thương mại.
Đối với hệ thống công suất lớn, việc sử dụng tủ điện DC gần như là bắt buộc để đảm bảo an toàn.
7. Khi nào cần sử dụng tủ điện AC?
Tủ điện AC được sử dụng trong hầu hết các hệ thống điện mặt trời, từ dân dụng đến công nghiệp.
Đặc biệt cần thiết khi:
- Có hòa lưới.
- Có nhiều inverter.
- Phân phối điện đến nhiều tải.
- Điều khiển bơm hoặc động cơ.
- Kết hợp máy phát điện hoặc hệ thống lưu trữ.
8. TVD Technology – Đơn vị thiết kế và sản xuất tủ điện DC, AC cho hệ thống điện mặt trời
Là doanh nghiệp hoạt động trong lĩnh vực thiết kế và chế tạo tủ điện công nghiệp, TVD Technology cung cấp các giải pháp tủ điện DC và tủ điện AC theo yêu cầu cho nhiều quy mô dự án.
Chúng tôi sở hữu đội ngũ kỹ sư có kinh nghiệm trong thiết kế hệ thống điện năng lượng mặt trời, từ khảo sát, tính toán đến sản xuất và kiểm tra chất lượng trước khi bàn giao.
Tủ điện do TVD Technology sản xuất được tối ưu theo từng công trình, sử dụng linh kiện từ các thương hiệu uy tín, bố trí khoa học, dễ vận hành và thuận tiện cho công tác bảo trì. Mỗi sản phẩm đều được kiểm tra kỹ lưỡng trước khi xuất xưởng nhằm đảm bảo độ an toàn, độ bền và khả năng hoạt động ổn định trong điều kiện thực tế.
