Trong quá trình thiết kế và lắp đặt hệ thống điện, việc tuân thủ các tiêu chuẩn kỹ thuật là yếu tố quan trọng để đảm bảo an toàn và độ ổn định khi vận hành. Đặc biệt đối với tủ điện phân phối, các yêu cầu về lựa chọn thiết bị bảo vệ, thanh cái đồng, dây dẫn hay cấp bảo vệ IP cần được tính toán phù hợp với tải thực tế và môi trường sử dụng. Vì vậy, tiêu chuẩn IEC 60439 được xem là cơ sở kỹ thuật quan trọng giúp định hướng thiết kế, sản xuất và kiểm tra tủ điện theo đúng yêu cầu vận hành thực tế.

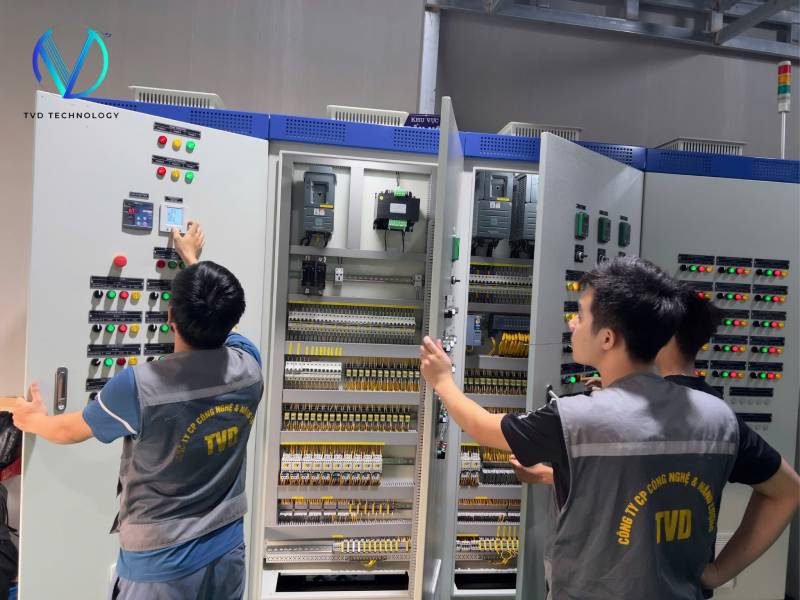

1. Tiêu chuẩn IEC 60439 là gì?
IEC 60439 là tiêu chuẩn quốc tế áp dụng cho tủ điện phân phối, quy định các yêu cầu liên quan đến thiết kế, chế tạo, kiểm tra và thử nghiệm tủ điện nhằm đảm bảo khả năng vận hành an toàn và ổn định trong hệ thống điện. Tiêu chuẩn này được sử dụng phổ biến trong các công trình công nghiệp, nhà máy, tòa nhà thương mại và hệ thống điện dân dụng có yêu cầu kỹ thuật cao.
Tủ điện phân phối đóng vai trò tiếp nhận và phân phối điện năng đến các tải hoặc hệ thống điện khác nhau. Vì vậy, việc tuân thủ IEC 60439 giúp đảm bảo các thiết bị bên trong tủ điện được bố trí hợp lý, có khả năng chịu tải, chịu nhiệt và đáp ứng yêu cầu bảo vệ điện trong quá trình vận hành thực tế.
Ngoài yếu tố kỹ thuật, tiêu chuẩn IEC 60439 còn giúp hạn chế các sự cố nguy hiểm như quá tải, ngắn mạch, chập cháy hoặc rò điện. Các yêu cầu về lựa chọn MCCB, MCB, thanh cái đồng, dây dẫn và cấp bảo vệ IP cũng được tính toán phù hợp nhằm nâng cao độ an toàn và độ tin cậy cho toàn bộ hệ thống điện trong quá trình sử dụng lâu dài.

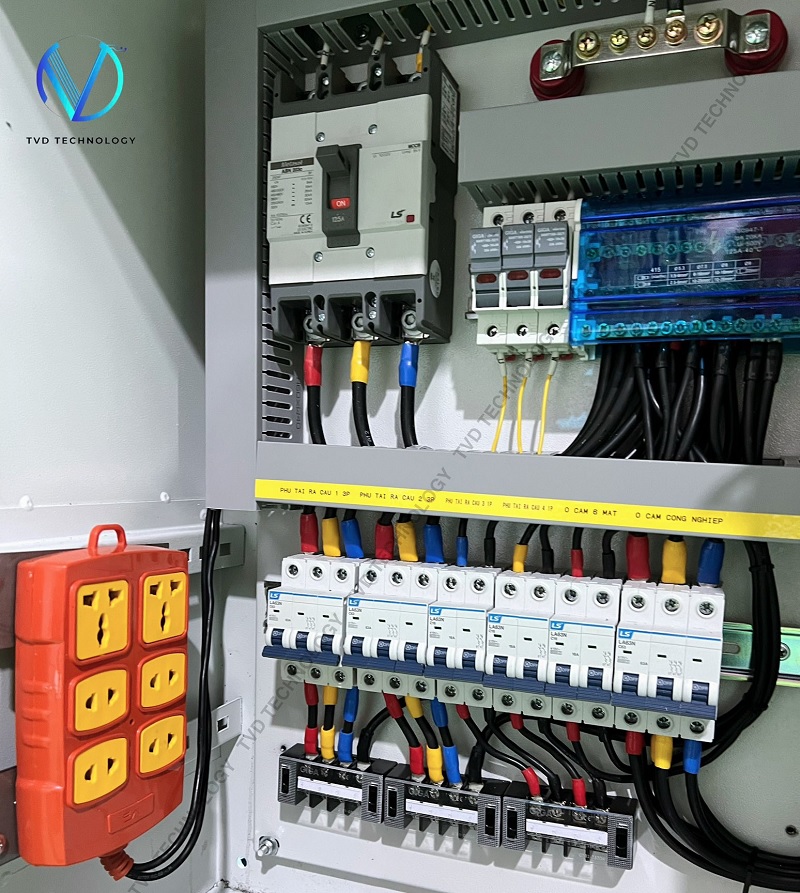

2. Cách chọn thiết bị khi lắp đặt tủ điện
Việc lựa chọn thiết bị khi lắp đặt tủ điện cần được tính toán dựa trên tải thực tế, điều kiện môi trường và tiêu chuẩn kỹ thuật áp dụng. Một hệ thống tủ điện được lựa chọn đúng thiết bị sẽ giúp nâng cao độ ổn định, đảm bảo an toàn điện và thuận tiện trong quá trình vận hành, bảo trì sau này.
Lựa chọn CB, MCCB, MCB phù hợp tải sử dụng
Thiết bị bảo vệ là thành phần quan trọng trong mọi hệ thống tủ điện. Khi lựa chọn CB, MCCB hoặc MCB cần xác định đúng dòng điện định mức (In) lớn hơn dòng tải lớn nhất của hệ thống để tránh hiện tượng quá tải trong quá trình vận hành. Ngoài ra, dòng cắt ngắn mạch (Icu) của thiết bị cũng phải phù hợp với khả năng chịu dòng sự cố tại vị trí lắp đặt nhằm đảm bảo thiết bị có thể ngắt mạch an toàn khi xảy ra ngắn mạch.
Trong thực tế, MCCB thường được sử dụng cho các tải công suất lớn hoặc vị trí đầu nguồn do có khả năng chịu dòng cao và dòng cắt lớn. Trong khi đó, MCB phù hợp với các nhánh tải nhỏ hơn như chiếu sáng, ổ cắm hoặc thiết bị dân dụng.
Chọn thanh cái đồng và dây dẫn theo tiêu chuẩn IEC 60439-1
Thanh cái đồng và dây dẫn là thành phần trực tiếp mang tải nên cần được lựa chọn phù hợp với dòng điện vận hành thực tế. Theo IEC 60439-1, đối với hệ thống dưới 400A, việc lựa chọn tiết diện dây dẫn và thanh cái thường dựa trên bảng tra tiêu chuẩn về dòng điện cho phép.
Đối với hệ thống trên 400A, cần tính toán tiết diện thanh cái đồng dựa trên mật độ dòng điện, khả năng tản nhiệt và nhiệt độ môi trường lắp đặt. Việc lựa chọn sai tiết diện có thể dẫn đến hiện tượng phát nhiệt, suy giảm tuổi thọ thiết bị hoặc gây mất an toàn trong quá trình sử dụng.
Ngoài khả năng chịu tải, vật liệu dẫn điện cũng cần đảm bảo chất lượng nhằm hạn chế tổn hao điện năng và nâng cao độ ổn định của hệ thống điện.

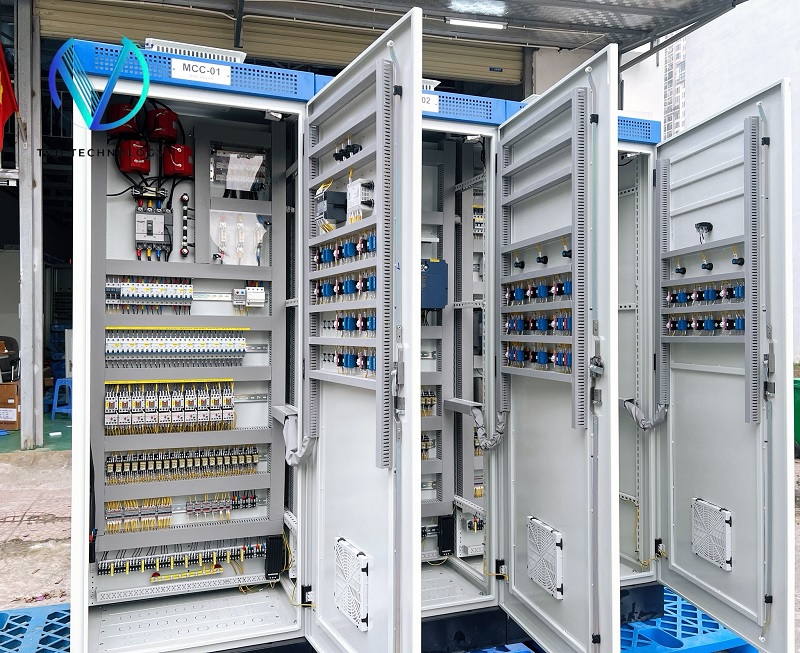

Lựa chọn cấp bảo vệ IP phù hợp môi trường
Cấp bảo vệ IP là yếu tố quan trọng giúp bảo vệ tủ điện khỏi bụi, nước và tác động từ môi trường bên ngoài. Khi lắp đặt trong nhà, các tủ điện thường sử dụng cấp bảo vệ IP43 hoặc IP54 để hạn chế bụi và hơi ẩm ảnh hưởng đến thiết bị bên trong.
Đối với môi trường ngoài trời hoặc khu vực có độ ẩm cao, nên lựa chọn tủ điện có cấp bảo vệ IP55 hoặc cao hơn nhằm tăng khả năng chống nước và đảm bảo độ bền thiết bị. Việc lựa chọn đúng cấp IP giúp hệ thống vận hành ổn định hơn và giảm nguy cơ hư hỏng trong quá trình sử dụng lâu dài.
Lựa chọn khung vỏ tủ điện đảm bảo độ bền và an toàn
Khung vỏ tủ điện cần đảm bảo độ cứng, khả năng chịu lực và bảo vệ an toàn cho các thiết bị bên trong. Trong thực tế, các tủ điện công nghiệp thường sử dụng thép tấm sơn tĩnh điện hoặc inox nhằm tăng độ bền và chống ăn mòn trong môi trường làm việc khác nhau.
Ngoài vật liệu, độ dày của khung vỏ cũng cần phù hợp với kích thước và tải trọng thiết bị bên trong tủ. Một hệ thống tủ điện có kết cấu chắc chắn sẽ giúp quá trình đấu nối gọn gàng, thuận tiện cho bảo trì và nâng cao độ an toàn khi vận hành.
Đảm bảo tính đồng bộ khi lắp đặt thiết bị trong tủ điện
Bên cạnh việc lựa chọn từng thiết bị riêng lẻ, tính đồng bộ của toàn bộ hệ thống cũng là yếu tố cần được chú trọng. Các thiết bị đóng cắt, bảo vệ và đo lường cần có thông số kỹ thuật phù hợp với nhau để tránh xung đột hoặc giảm hiệu quả vận hành.
Ngoài ra, việc bố trí thiết bị khoa học, đấu nối đúng kỹ thuật và có khoảng cách an toàn hợp lý sẽ hỗ trợ tản nhiệt tốt hơn, giúp hệ thống điện vận hành ổn định và thuận tiện trong quá trình kiểm tra hoặc sửa chữa sau này.

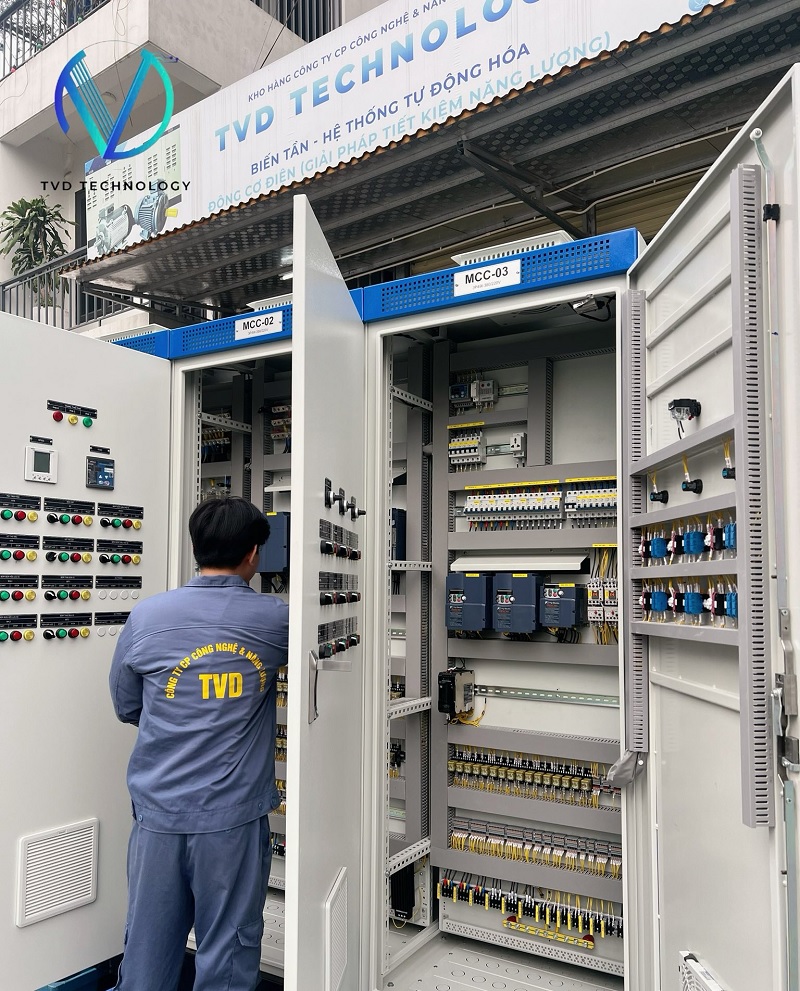

3. TVD TECH – Đơn vị thiết kế và thi công tủ điện theo tiêu chuẩn IEC 60439
TVD TECH là đơn vị chuyên thiết kế và thi công tủ điện phân phối cho công trình dân dụng và công nghiệp theo yêu cầu kỹ thuật thực tế. Trong quá trình triển khai, TVD TECH chú trọng các tiêu chí về lựa chọn thiết bị, bố trí hệ thống và khả năng vận hành ổn định theo tiêu chuẩn IEC 60439.
Các hệ thống tủ điện được thiết kế với cấu trúc gọn gàng, đấu nối đúng kỹ thuật và tích hợp đầy đủ thiết bị bảo vệ như MCCB, MCB, SPD nhằm đảm bảo an toàn điện trong quá trình sử dụng. Đồng thời, việc lựa chọn thanh cái đồng, dây dẫn và cấp bảo vệ IP cũng được tính toán phù hợp với môi trường lắp đặt và tải thực tế của từng công trình.
Với định hướng tập trung vào chất lượng vận hành thực tế, TVD TECH hướng đến giải pháp tủ điện ổn định, an toàn và thuận tiện cho quá trình bảo trì lâu dài.
CÔNG TY CP CÔNG NGHỆ VÀ NĂNG LƯỢNG TVD
- Văn Phòng Chính: Số J3-10 An Phú Villa khu đô thị mới Dương Nội, Phường La Khê, Q. Hà Đông, Hà Nội.
- Hotline: 0966138229
- Email: tvd.technology@gmail.com
- Website: https://tvd-tech.vn/
- Fanpage: https://www.facebook.com/TVD.TECHNOLOGY
Lời kết
Việc áp dụng tiêu chuẩn IEC 60439 trong thiết kế và lắp đặt tủ điện giúp nâng cao độ an toàn, khả năng vận hành ổn định và thuận tiện trong quá trình bảo trì hệ thống điện. Từ việc lựa chọn MCCB, MCB đến thanh cái đồng, dây dẫn hay cấp bảo vệ IP đều cần được tính toán đúng kỹ thuật để đảm bảo hiệu quả sử dụng lâu dài. Với kinh nghiệm trong lĩnh vực tủ điện công nghiệp, TVD TECH cung cấp giải pháp thiết kế và thi công tủ điện phân phối đáp ứng yêu cầu kỹ thuật thực tế, phù hợp tiêu chuẩn vận hành an toàn và ổn định.
