Trong hệ thống cung cấp và phân phối điện hạ thế tại nhà máy, tòa nhà và công trình kỹ thuật, tủ điện giữ vai trò trung tâm trong việc đóng cắt, bảo vệ và điều phối nguồn điện đến các phụ tải. Việc hiểu rõ tủ điện là gì, chức năng, phân loại, ứng dụng giúp kỹ sư và đơn vị vận hành lựa chọn đúng cấu hình thiết bị theo yêu cầu tải và tiêu chuẩn kỹ thuật hiện hành. Đồng thời, đây cũng là cơ sở để đảm bảo hệ thống điện vận hành ổn định, an toàn và phù hợp với cấu trúc phân phối điện trong thực tế công nghiệp hiện nay.
1. Tủ điện là gì?

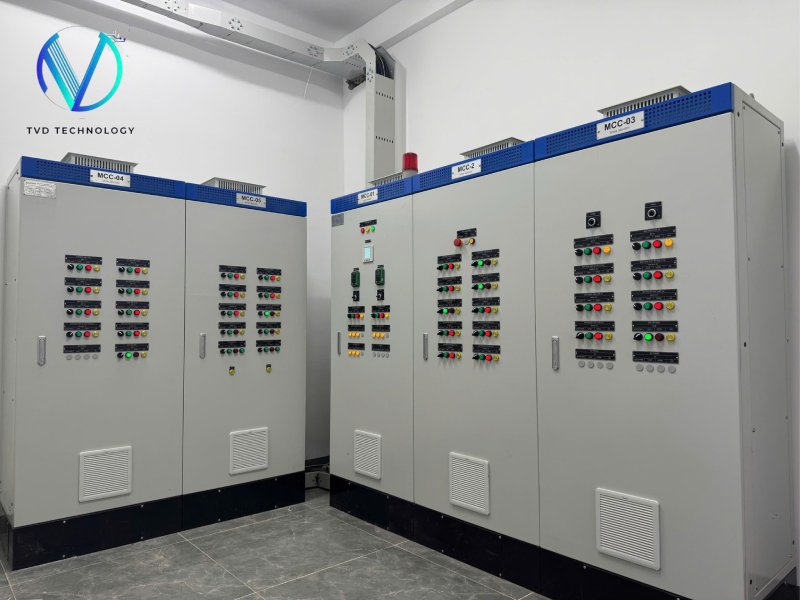

Tủ điện là thành phần trung tâm trong hệ thống phân phối điện, được lắp đặt sau các trạm hạ thế trong nhà máy, tòa nhà hoặc công trình công nghiệp. Tủ điện chứa các thiết bị đóng cắt, bảo vệ và điều khiển như Máy cắt ACB, Aptomat MCCB/MCB, Contactor, Rơ le nhiệt, Tụ bù, Biến tần, PLC, đồng hồ đo điện, giúp giám sát và phân phối điện ổn định tới các phụ tải.
Theo tiêu chuẩn EVN 2010, nguồn điện phân loại thành cao thế (66kV – 500kV), trung thế (22kV – 35kV) và hạ thế (0,4kV). Tủ điện hạ thế nhận nguồn chuẩn sau trạm hạ thế (1 pha 220VAC, 3 pha 380VAC, 50Hz) để phục vụ các thiết bị công nghiệp, hệ thống chiếu sáng, điều hòa và các thiết bị dân dụng.
Sản xuất tủ điện hiện nay theo tiêu chuẩn công nghiệp IEC60439-1, đảm bảo yêu cầu về an toàn điện, độ bền cơ khí và khả năng vận hành lâu dài.

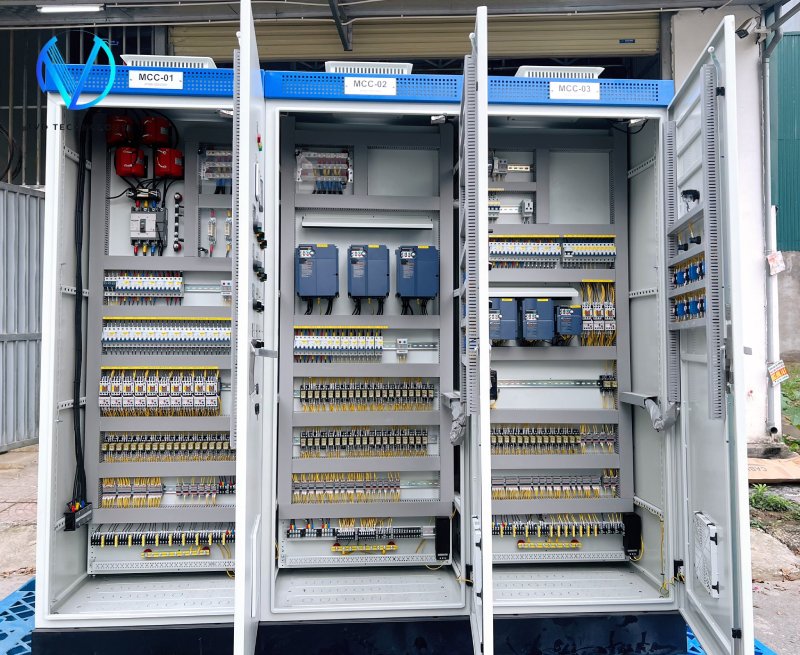

2. Chức năng của tủ điện trong hệ thống phân phối điện
Tủ điện không chỉ phân phối nguồn mà còn đảm bảo vận hành an toàn, kiểm soát và giám sát hệ thống điện hạ thế. Dưới đây là các chức năng chính của tủ điện:
Chức năng đóng cắt nguồn điện
Tủ điện thực hiện việc đóng, cắt nguồn điện chính và phụ tải một cách chính xác, đảm bảo cấp điện kịp thời hoặc ngắt khi xảy ra sự cố. Thiết bị đóng cắt bao gồm ACB, MCCB, MCB, giúp bảo vệ hệ thống trước các dòng ngắn mạch và quá tải. Chức năng này đảm bảo hệ thống vận hành liên tục, giảm thiểu thời gian ngừng sản xuất hoặc gián đoạn dịch vụ.
Chức năng bảo vệ hệ thống phụ tải
Tủ điện tích hợp các thiết bị bảo vệ như Rơ le nhiệt, Aptomat, chống sét lan truyền, giúp ngăn chặn sự cố lan rộng, bảo vệ thiết bị công nghiệp, động cơ và thiết bị chiếu sáng. Việc bảo vệ chính xác từ tủ điện giúp nâng cao tuổi thọ thiết bị, giảm chi phí bảo trì và đảm bảo an toàn cho nhân sự vận hành.
Chức năng phân phối điện đến khu vực sử dụng
Tủ điện chia nguồn từ tủ tổng MSB tới các tủ phân phối DB hoặc tủ chức năng khác. Nó cung cấp điện cho hệ thống chiếu sáng, động cơ, phòng chức năng và các thiết bị điện dân dụng. Việc phân phối hợp lý giúp cân bằng tải, hạn chế sụt áp và đảm bảo nguồn điện ổn định cho toàn bộ hệ thống.
Chức năng điều khiển thiết bị điện công nghiệp
Tủ điện điều khiển cho phép vận hành động cơ, bơm, quạt, máy nén hoặc hệ thống chiếu sáng theo quy trình lập trình sẵn. Các tủ MCC, biến tần, PLC giúp điều chỉnh tốc độ, đảo chiều quay, bật/tắt tự động hoặc theo chương trình, tiết kiệm điện năng và tối ưu hiệu suất vận hành. Điều này quan trọng trong các dây chuyền sản xuất công nghiệp hoặc hệ thống chiếu sáng đô thị.
3. Phân loại tủ điện theo chức năng sử dụng
Tủ điện được phân loại thành nhóm tủ phân phối và nhóm tủ điều khiển, tùy theo mục đích sử dụng và chức năng vận hành.

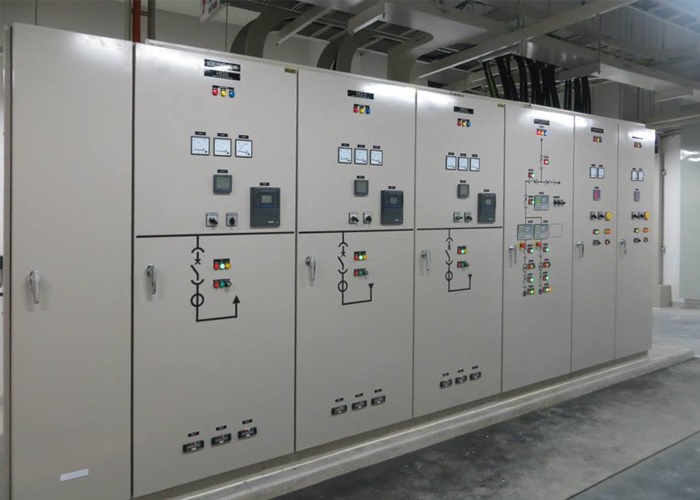

Nhóm tủ điện phân phối
Nhóm tủ điện phân phối có vai trò chủ yếu trong việc đóng cắt, bảo vệ và phân phối điện từ nguồn chính đến các phụ tải.
Tủ điện phân phối tổng MSB
Tủ điện MSB là tủ phân phối trung tâm, được lắp đặt ngay sau trạm hạ thế để nhận nguồn từ trạm và phân phối tới các tủ DB hoặc tủ chức năng. Nó thường chứa các thiết bị như ACB, MCCB, đồng hồ đo Volt/Ampe, công tơ điện, đèn báo pha và chống sét lan truyền, đảm bảo cấp nguồn ổn định và bảo vệ toàn bộ hệ thống điện phụ tải.
Tủ điện phân phối DB
Tủ phân phối DB có kích thước nhỏ hoặc trung bình, nhận nguồn từ tủ MSB và cung cấp điện trực tiếp cho các thiết bị như đèn chiếu sáng, motor nhỏ, các phòng chức năng hoặc thiết bị trong phòng làm việc. DB giúp phân chia nguồn hợp lý, cân bằng tải và dễ dàng bảo trì khi cần.
Tủ điện ATS
Tủ ATS (Automatic Transfer Switch) đảm nhận chức năng chuyển nguồn tự động khi nguồn chính bị ngắt. Nó kết nối với nguồn phụ thường là máy phát điện dự phòng. Tủ ATS tích hợp bộ điều khiển tự động và các đồng hồ giám sát Volt/Ampe, đảm bảo cung cấp điện liên tục cho các phụ tải quan trọng mà không gián đoạn vận hành.
Tủ điện bù công suất cosφ
Tủ điện bù công suất phản kháng được lắp đặt để cải thiện hệ số công suất, giảm tổn hao điện năng và chi phí vận hành. Nó thường xuất hiện tại phòng kỹ thuật, khu vực trạm máy biến áp, nhà máy, trung tâm thương mại hoặc tòa nhà cao tầng. Tủ gồm các thiết bị chính: tụ bù, bộ điều khiển, contactor, aptomat và đồng hồ đo, vận hành tự động theo nhu cầu tải.
Tủ hòa đồng bộ
Tủ hòa đồng bộ dùng trong các hệ thống có nhiều nguồn phát, đảm bảo đồng bộ pha và tần số giữa máy phát và lưới điện chính. Việc hòa đồng bộ chính xác giúp hệ thống vận hành ổn định, ngăn chặn sự cố pha và giảm rủi ro cho thiết bị điện.

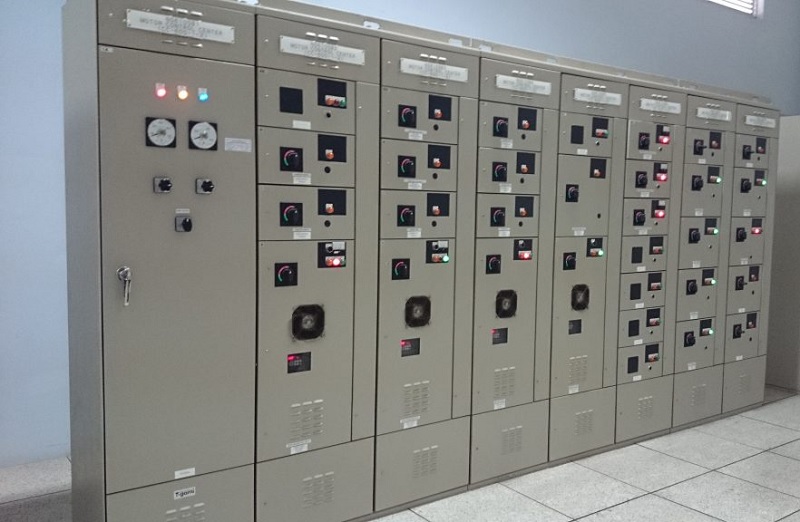

Nhóm tủ điện điều khiển
Nhóm tủ điện điều khiển chịu trách nhiệm điều khiển, khởi động và giám sát các thiết bị điện theo quy trình vận hành cụ thể.
Tủ điều khiển động cơ MCC
Tủ MCC (Motor Control Center) dùng để khởi động, điều khiển tốc độ, đảo chiều và bảo vệ động cơ công suất lớn. Nó thường áp dụng cho máy bơm, quạt, băng tải và máy nén khí trong nhà máy hoặc trạm bơm. Tủ MCC có thể sử dụng các phương pháp khởi động trực tiếp, sao – tam giác, khởi động mềm hoặc biến tần để phù hợp với yêu cầu vận hành.
Tủ điện điều khiển chiếu sáng
Tủ điều khiển chiếu sáng chịu trách nhiệm cung cấp nguồn và điều khiển hệ thống đèn công nghiệp, chiếu sáng đô thị hoặc chiếu sáng sân vườn. Tủ này giúp vận hành theo lịch trình hoặc chương trình lập trình sẵn, đảm bảo tiết kiệm điện năng và quản lý ánh sáng hiệu quả.
Tủ chiếu sáng Timer
Tủ chiếu sáng Timer là giải pháp đơn giản, bật/tắt theo thời gian định trước. Thường sử dụng một hoặc nhiều Timer để điều khiển bật/tắt xen kẽ các bóng đèn hoặc thay đổi độ sáng theo lịch trình trong ngày, giảm tiêu thụ điện năng mà vẫn đáp ứng nhu cầu chiếu sáng.
Tủ chiếu sáng PLC
Tủ chiếu sáng PLC sử dụng bộ lập trình có khả năng điều khiển nhiều lộ tải và chương trình phức tạp hơn Timer. Nó cho phép lập lịch, điều chỉnh độ sáng và bật/tắt tự động theo các kịch bản, tối ưu hóa hiệu quả chiếu sáng cho khu vực đô thị, tòa nhà hoặc khu công nghiệp.
4. Ứng dụng của tủ điện trong thực tế
Tủ điện được ứng dụng rộng rãi trong nhiều loại công trình và hệ thống:
- Trong nhà máy công nghiệp: Cung cấp điện cho dây chuyền sản xuất, máy nén, băng tải, hệ thống bơm và quạt.
- Trong tòa nhà thương mại: Cung cấp điện cho chiếu sáng, điều hòa, thang máy và thiết bị văn phòng.
- Trong bệnh viện, chung cư, cao ốc: Đảm bảo vận hành liên tục cho chiếu sáng, hệ thống chữa cháy, thang máy, máy phát dự phòng.
- Trong hệ thống chiếu sáng đô thị: Điều khiển đèn đường, chiếu sáng công viên, khu đô thị, sử dụng Timer hoặc PLC để tiết kiệm điện năng và nâng cao hiệu quả vận hành.
5. TVD TECH – Đơn vị thiết kế và chế tạo tủ điện theo tiêu chuẩn kỹ thuật
TVD TECH là đơn vị uy tín chuyên thiết kế, chế tạo và lắp đặt tủ điện theo tiêu chuẩn IEC60439-1. TVD TECH cung cấp giải pháp từ tính toán công suất thực tế, thiết kế kỹ thuật, gia công lắp ráp đến kiểm tra chạy thử và bàn giao dự án.
Với đội ngũ kỹ sư nhiều năm kinh nghiệm trong lĩnh vực tự động hóa và điều khiển, TVD TECH đảm bảo hệ thống tủ điện vận hành ổn định, an toàn, tối ưu hiệu suất và tiết kiệm điện năng. Các dự án TVD tham gia đều áp dụng tiêu chuẩn quốc tế, từ nhà máy công nghiệp, tòa nhà thương mại đến các hệ thống chiếu sáng đô thị, khẳng định uy tín và chất lượng thương hiệu trên thị trường.
CÔNG TY CP CÔNG NGHỆ VÀ NĂNG LƯỢNG TVD
- Văn Phòng Chính: Số J3-10 An Phú Villa khu đô thị mới Dương Nội, Phường La Khê, Q. Hà Đông, Hà Nội.
- Hotline: 0966138229
- Email: tvd.technology@gmail.com
- Website: https://tvd-tech.vn/
- Fanpage: https://www.facebook.com/TVD.TECHNOLOGY
Lời kết
Qua việc tìm hiểu tủ điện là gì, chức năng, phân loại, ứng dụng, có thể thấy tủ điện không chỉ là thiết bị phân phối nguồn mà còn là thành phần quan trọng quyết định độ ổn định và an toàn của toàn bộ hệ thống điện hạ thế. Việc thiết kế đúng tải, lựa chọn thiết bị phù hợp và kiểm tra kỹ thuật trước khi đưa vào vận hành là yêu cầu bắt buộc trong các công trình hiện đại. Với kinh nghiệm triển khai thực tế nhiều dự án công nghiệp, TVD TECH cung cấp giải pháp chế tạo và lắp đặt tủ điện theo tiêu chuẩn kỹ thuật, đảm bảo vận hành bền vững lâu dài cho hệ thống.
